تفاصيل المنتج:
|
| تكرار: | 5-3000 هرتز | قوة الجيب: | 50000 شمال |
|---|---|---|---|
| قوة الصدمة: | 100000 شمال | طريقة التبريد: | تبريد الهواء |
| مزود الطاقة: | 3 مراحل AC 380V ± 10٪ AC 50Hz | ماكس: | 800 كجم |
| max. الأعلى. acceleration التسريع: | 980 م / ثانية 2 | جدول الشرائح: | يمكن تخصيص |
| إبراز: | معدات اختبار الاهتزاز,نظام اختبار الاهتزاز |
||

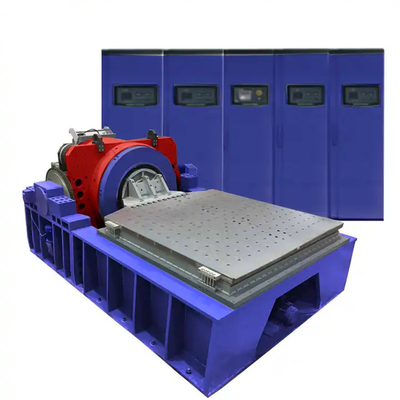

آلة اختبار الاهتزاز عالية التردد المبردة بالهواء الكهرومغناطيسي
أداء النظام :
تردد الرنين من الدرجة الأولى مرتفع وتكرار الاستخدام واسع. تم تصميم تصميم الهيكل العظمي الديناميكي المحسن ، وخاصة الهيكل الضعيف للهيكل العظمي للهيكل المتحرك للهيكل التقليدي ، لتعزيز صلابة النقل ؛حلقة اللف الثابتة المركبة والملف متصلان بالغراء والمسمار.تعزز الحلقة السلكية الهيكل الجديد للفتحة وتعزز صلابة الملف.حسّن بشكل كبير تردد الاهتزاز المشترك من الدرجة الأولى للملف المتحرك ، متجاوزًا المنتجات المماثلة الدولية.
موثوقية عالية لللف الديناميكي إن الهيكل الجديد والتكنولوجيا الجديدة لحلقة التعزيز الديناميكية الأصلية تعمل بشكل كبير على تحسين موثوقية مقاومة الاهتزاز لملف الملف المتحرك في الدفع العالي ، والاهتزاز العالي التسارع ، والتأثير ، وبيئة درجة الحرارة المرتفعة.
كفاءة تبريد عالية للهواء تصميم مبتكر لمجاري الهواء للتبريد بالطاولة الكهربائية: هيكل سحب هواء محسّن ، حلقة مغناطيسية علوية تحل محل مدخل الهواء من نوع الفتحة الدائرية بمدخل هواء طويل من نوع الأخدود ؛يعتمد ملف الإثارة على ممر الهواء على شكل قرص العسل والحلقة المغناطيسية الوسطى تتبنى الرياح من نوع تدفق الهواء المزدوج.يتبنى المسار والحلقة المغناطيسية السفلية هيكلًا جديدًا مثل مجرى الهواء على شكل إسفين ، مما يحسن بشكل كبير من تأثير التبريد.
مروحة تبريد:
تتميز مروحة التبريد بمجرى هواء فريد وتصميم هيكلي آخر ، وتتميز المروحة بتأثير تبريد جيد وضوضاء منخفضة.
اختبار أفقي ورأسي:

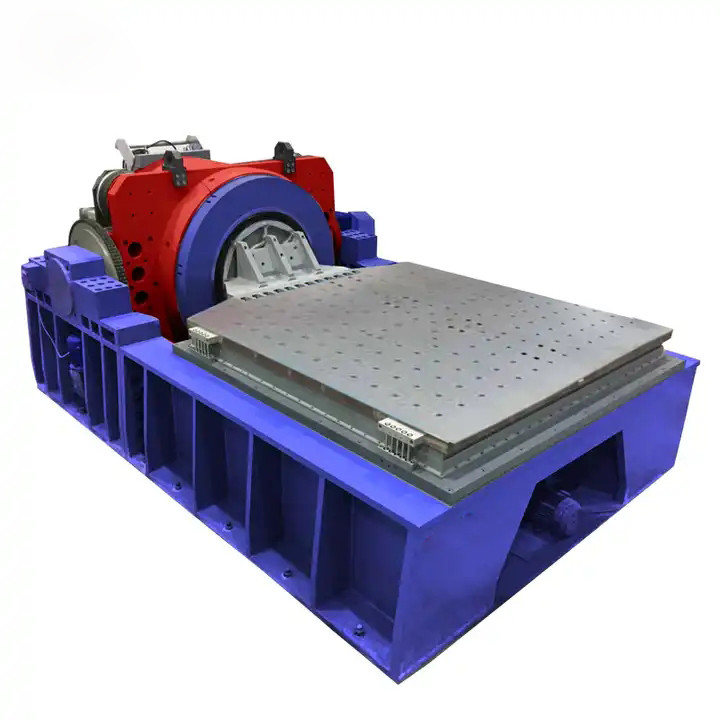

يمكن استخدام منضدة الاهتزاز الكهربائي ذات الانزلاق الأفقي للاختبارات الأفقية والرأسية.التبديل بين الاتجاهين بسيط وسهل الانعكاس.
اعتماد وحدة IGBT:
تتميز مكبرات الصوت بوحدات MOSFET و IGBT موثوقة لتحقيق استقرار وموثوقية عالية.
أداء السلامة:
يلبي المنتج متطلبات الاختبار القياسية الأوروبية ، ويتم تثبيت مفتاح إيقاف الطوارئ على مضخم الطاقة للاستجابة بشكل فعال لحالات الطوارئ.يفي بمتطلبات السلامة الأمريكية UL و CE.
| غرض | تخصيص |
| نظام مولد الاهتزاز الكهربائي الديناميكي | |
| القوة المصنفة (الذروة) تحت الجيب الجيبي | 32 كيلو نيوتن |
| فحوى التأثير | 64 كيلو نيوتن |
| نطاق الترددات | 200 هرتز |
| النزوح المستمر | 59 ملم ص |
| تأثير الإزاحة | 59 ملم ص |
| السرعة القصوى المقدرة (ذروة الخطيئة) | 2 م / ث |
| التسارع الأقصى (الخطيئة) | 0.53 م / ث² |
| قطر الملف المتحرك | 445 ملم |
| عزم الحمل غير المتحيز المسموح به | 300 شمالاً • م |
| كتلة مكافئة للأجزاء المتحركة | 301 جرام |
| تردد عزل الاهتزاز المحوري | 2.5 هرتز |
| الحمولة القصوى للعينة | 500 كجم |
| تسرب التدفق المغناطيسي | <10 جاوس |
| حجم جهاز اختبار الاهتزاز العمودي | 4505 × 2500 × 840 مم (الطول * العرض * الارتفاع ، بدون عبوة) |
| وزن جهاز اختبار الاهتزاز العمودي | حوالي 5800 كجم (بدون عبوة) |
| مضخم الطاقة | |
| أقصى قوة خرج | 32 كيلو فولت أمبير |
| S / N (نسبة الإشارة إلى الضوضاء) s- / N | ≥65 ديسيبل |
| جهد الخرج المقدر | 100 فولت |
| كفاءة التحويل | ≥90٪ |
| حماية النظام | خرج الجهد الزائد ، الناتج على التدفق ، المضخم فوق درجة الحرارة ، جدول الاهتزاز على الإزاحة ، الانزلاق الأفقي فوق الإزاحة ، فشل نظام التبريد ، طاقة الإخراج تحت الجهد ، فشل وحدة مكبر الصوت ، انقطاع طاقة الإثارة ، ثلاث مراحل انقطاع التيار الكهربائي ، إلخ. |
| حجم مضخم الطاقة | 1720 * 1200 * 850 مم (الطول * العرض * الارتفاع ، بدون عبوة) |
