تفاصيل المنتج:
|
| وزن جهاز اختبار الاهتزاز العمودي: | حوالي 5800 كجم | نبض الصدمة: | شرط |
|---|---|---|---|
| يكتب: | 3 محاور الاهتزاز | قوة: | إلكتروني |
| أقصى تسارع: | 30 ملم | نطاق الترددات: | 200 هرتز |
| تبريد: | تبريد الهواء | الكلمة الرئيسية: | آلة اختبار الاهتزاز |
| تسليط الضوء: | جهاز اختبار الاهتزاز,جهاز اختبار الاهتزاز |
||

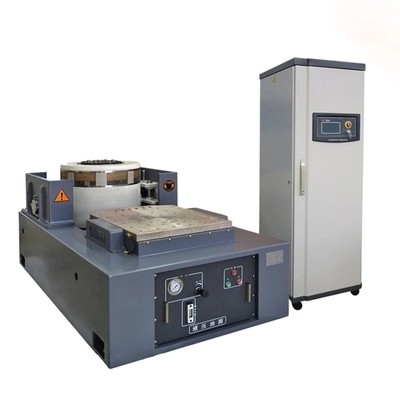

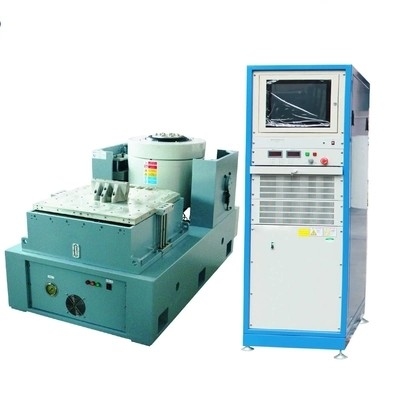

آلة اختبار تحمل الاهتزاز المتكاملة 32 KVA 3 محاور انفجار برهان
ميزة نظام التحكم في الاهتزازات:
أول إنتاج محلي ، مع المستوى السائد الدولي لأداة التحكم في الاهتزاز الرقمي ، مع سنوات عديدة من تراكم التكنولوجيا وتكنولوجيا التحكم المثالية ، قام السوق بتركيب أكثر من 5000 وحدة ؛
يتم تحقيق التحكم في الحلقة المغلقة بواسطة معالج DSP والكمبيوتر الشخصي مستقل عن حلقة التحكم ، مما يضمن الوقت الحقيقي والكفاءة العالية لنظام التحكم.
C. عملية تصميم منخفضة الضوضاء لـ 24 بت ADC و DAC ، 32 نقطة عائمة DSP ، مع نطاق ديناميكي أكبر من 120 ديسيبل.
D. النطاق الديناميكي للتحكم العشوائي أكبر من 90dB.
نطاق التردد الجيبي القابل للتحكم إلى 10000 هرتز ، نطاق التردد العشوائي القابل للتحكم حتى 20000 هرتز.
F. يمكن أن يصل عدد الخطوط الطيفية في الاختبار العشوائي إلى 6400 سطر.
13 نوعًا من وظائف التحكم لمساعدتك على إكمال جميع أنواع اختبار الاهتزاز بسهولة.
H. الجيبية بالإضافة إلى دعم عشوائي واسع النطاق الجيب الخارجي.
1. ما يصل إلى 20 فحصًا أمنيًا وإعدادات متشابكة لتحقيق أقصى قدر من الأمان للمختبرين وقطع الاختبار وطاولة الاهتزاز
معدات.
J. يعتمد برنامج الكمبيوتر الشخصي على نظام التشغيل Windows ، والواجهة الرسومية ، والنافذة الغنية ، ونوع المؤشر ، والخط ، واللون ، ويمكن تعديلها بسهولة.
يمكن إنشاء تقارير الاختبار الاحترافي تلقائيًا بعد اكتمال الاختبار بتنسيق يدعم Word و PDF والطباعة المباشرة.
| غرض | تخصيص |
| نظام مولد الاهتزاز الكهربائي الديناميكي | |
| القوة المصنفة (الذروة) تحت الجيب الجيبي | 32 كيلو نيوتن |
| فحوى التأثير | 64 كيلو نيوتن |
| نطاق الترددات | 200 هرتز |
| النزوح المستمر | 59 ملم ص |
| تأثير الإزاحة | 59 ملم ص |
| السرعة القصوى المقدرة (ذروة الخطيئة) | 2 م / ث |
| التسارع الأقصى (الخطيئة) | 0.53 م / ث² |
| قطر الملف المتحرك | 445 ملم |
| عزم الحمل غير المتحيز المسموح به | 300 شمالاً • م |
| كتلة مكافئة للأجزاء المتحركة | 301 جرام |
| تردد عزل الاهتزاز المحوري | 2.5 هرتز |
| الحمولة القصوى للعينة | 500 كجم |
| تسرب التدفق المغناطيسي | <10 جاوس |
| حجم جهاز اختبار الاهتزاز العمودي | 4505 × 2500 × 840 مم (الطول * العرض * الارتفاع ، بدون عبوة) |
| وزن جهاز اختبار الاهتزاز العمودي | حوالي 5800 كجم (بدون عبوة) |
| مضخم الطاقة | |
| أقصى قوة خرج | 32 كيلو فولت أمبير |
| S / N (نسبة الإشارة إلى الضوضاء) s- / N | ≥65 ديسيبل |
| جهد الخرج المقدر | 100 فولت |
| كفاءة التحويل | ≥90٪ |
| حماية النظام | خرج الجهد الزائد ، الناتج على التدفق ، المضخم فوق درجة الحرارة ، جدول الاهتزاز على الإزاحة ، الانزلاق الأفقي فوق الإزاحة ، فشل نظام التبريد ، طاقة الإخراج تحت الجهد ، فشل وحدة مكبر الصوت ، انقطاع طاقة الإثارة ، ثلاث مراحل انقطاع التيار الكهربائي ، إلخ. |
| حجم مضخم الطاقة | 1720 * 1200 * 850 مم (الطول * العرض * الارتفاع ، بدون عبوة) |
| جدول الانتشار العمودي | |
| حجم الجدول | 1100 * 1100 مم |
| مادة | سبائك الألومنيوم |
| تردد التشغيل العلوي | 500 هرتز (جيب) |
| معجب | |
| قوة المروحة | 15 كيلو واط |
| معدل النفخ | 22 م 3 / دقيقة |
| تحكم الاهتزاز | |
| الأجهزة المضيفة | 2 الجهد التناظري / IEPE / الشحنة الكهربائية / قناة إدخال TEDS (يمكن أن تكون اختيارية) ، مصدر تيار ثابت مدمج 24 بت ADC و IEPE ومضخم شحن لكل قناة ، معالج DSP ذو نقطة عائمة 32 بت ، قناة خرج جهد تناظرية واحدة ، دقة 24 DAC ؛وعر، خشن، قاس تصميم الهيكل مع زر التوقف في حالات الطوارئ ومحطة التأريض ؛ |
| برنامج التحكم | * التحكم العشوائي: عرض النطاق الترددي للاختبار 1-5000 هرتز ، ودعم استراتيجية التحكم متعدد القنوات ، والتحكم في حد القناة العشوائية (التحزيز) ، إلخ. |
| * التحكم في الجيب: عرض النطاق الترددي للاختبار 1-5000 هرتز ، بما في ذلك التردد الثابت ، والخطوة ، والكتساح ، ودعم التحكم متعدد القنوات الإستراتيجية ، التحكم في حدود القناة الجيبية (التحزيز) ، قياس التشوه التوافقي. |
|
| * التأثير النموذجي: دعم المتطلبات الكهرومغناطيسية وفقًا للمعايير الدولية. | |
| * البحث عن الرنين والإقامة | |
| مستشعر التسارع | |
| الأجهزة المضيفة | الحساسية 30 قطعة / جم ، استجابة التردد 0.5-7000 هرتز ، الأميال 500 جرام ، الوزن 10 جرام ، مخرج جانبي ، ضوضاء منخفضة مخصصة بطول 6 أمتار كابل ؛ نطاق درجة الحرارة -40 درجة ~ 160 درجة |
| حاسوب | |
| نموذج | لينوفو LENOVO M4500 |
| تهيئة | I3-4170-3.7 جيجا هرتز / DDR3-4 جيجا بايت / 500 جيجا بايت / 17 بوصة |
طلب:
تستخدم طاولة الاهتزاز الكهرومغناطيسي على نطاق واسع في الدفاع والطيران والفضاء والاتصالات والإلكترونيات والسيارات والأجهزة المنزلية والصناعات الأخرى.يستخدم هذا النوع من المعدات لاكتشاف الأخطاء المبكرة ، ومحاكاة حالة العمل الفعلية واختبار قوة الهيكل ، وتطبيق المنتج واسع ، وعرض التطبيق واضح ، وتأثير الاختبار ملحوظ وموثوق.موجة جيبية ، FM ، اكتساح ، قابل للبرمجة ، مضاعف التردد ، لوغاريتم ، أقصى تسارع ، تعديل السعة ، التحكم في الوقت ، تحكم كمبيوتر كامل الوظائف ، تسريع ثابت بسيط / سعة ثابتة.المعدات من خلال الفشل المستمر في تشغيل 3 أشهر من الاختبار ، والأداء المستقر ، والجودة الموثوقة.
