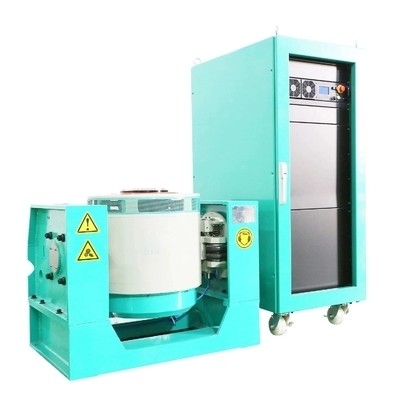

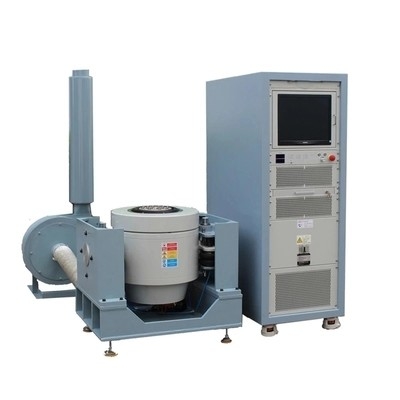

0.5-0.8MPa اختبار الاهتزاز وحدة تحكم البطارية مقاومة للحريق متعددة الأغراض

0.5-0.8MPa اختبار الاهتزاز وحدة تحكم البطارية مقاومة للحريق متعددة الأغراض

تكوين جدول الاهتزاز:

1. نظام الاهتزاز الكهربائي لسلسلة تبريد الهواء

2. نظام التبريد الكهربائي لسلسلة التبريد بالماء

3. تحكم رقمي عشوائي بالاهتزاز

4. جهاز تحكم الاهتزاز الرقمي للجيوب

التطبيقات:

تتوافق آلة اختبار درجة حرارة البطارية والاهتزاز في المختبر مع المعايير الوطنية ، وهي قادرة على تلبية متطلبات الاختبار الخاصة يتم تطبيقها على نطاق واسع للمنتجات الإلكترونية والكهربائية وقطع غيار السيارات والمكونات والمواد من خلال درجة حرارة ثابتة منخفضة عالية ، وتغير درجة الحرارة ، والصدمات ، والاهتزاز الحراري الرطب ، إلخ. اختبار موثوقية محاكاة البيئة المشتركة.

سمات:

مع تصميم خارجي مثالي عالي الدقة ، خارجي بجوانب مزدوجة مدلفنة على البارد مادة مطلية بمسحوق إلكتروستاتيكي ، داخلي مع الفولاذ المقاوم للصدأ SUS # 304 المقاوم لدرجة الحرارة العالية.تعتمد مواد العزل مادة عازلة للحرارة من البولي يوريثان PU مقاومة للحريق عالية القوة.تم توفير أكثر من 20٪ من الطاقة بفضل إدخال تكنولوجيا التحكم المتقدمة في الثلاجة اليابانية والألمانية.تم تقديم نظام التحكم ومكونات دائرة التحكم جميعها بعلامة تجارية مشهورة.

معامل:

غرض	تخصيص
نظام مولد الاهتزاز الكهربائي الديناميكي
القوة المصنفة (الذروة) تحت الجيب الجيبي	32 كيلو نيوتن
فحوى التأثير	64 كيلو نيوتن
نطاق الترددات	200 هرتز
النزوح المستمر	59 ملم ص
تأثير الإزاحة	59 ملم ص
السرعة القصوى المقدرة (ذروة الخطيئة)	2 م / ث
التسارع الأقصى (الخطيئة)	0.53 م / ث²
قطر الملف المتحرك	445 ملم
عزم الحمل غير المتحيز المسموح به	300 شمالاً • م
كتلة مكافئة للأجزاء المتحركة	301 جرام
تردد عزل الاهتزاز المحوري	2.5 هرتز
الحمولة القصوى للعينة	500 كجم
تسرب التدفق المغناطيسي	<10 جاوس
حجم جهاز اختبار الاهتزاز العمودي	4505 × 2500 × 840 مم (الطول * العرض * الارتفاع ، بدون عبوة)
وزن جهاز اختبار الاهتزاز العمودي	حوالي 5800 كجم (بدون عبوة)
مضخم الطاقة
أقصى قوة خرج	32 كيلو فولت أمبير
S / N (نسبة الإشارة إلى الضوضاء) s- / N	≥65 ديسيبل
جهد الخرج المقدر	100 فولت
كفاءة التحويل	≥90٪
حماية النظام	خرج الجهد الزائد ، الناتج على التدفق ، المضخم فوق درجة الحرارة ، جدول الاهتزاز على الإزاحة ، الانزلاق الأفقي فوق الإزاحة ، فشل نظام التبريد ، طاقة الإخراج تحت الجهد ، فشل وحدة مكبر الصوت ، انقطاع طاقة الإثارة ، ثلاث مراحل انقطاع التيار الكهربائي ، إلخ.
حجم مضخم الطاقة	1720 * 1200 * 850 مم (الطول * العرض * الارتفاع ، بدون عبوة)
جدول الانتشار العمودي
حجم الجدول	1100 * 1100 مم
مادة	سبائك الألومنيوم
تردد التشغيل العلوي	500 هرتز (جيب)
معجب
قوة المروحة	15 كيلو واط
معدل النفخ	22 م 3 / دقيقة
تحكم الاهتزاز
الأجهزة المضيفة	2 الجهد التناظري / IEPE / الشحنة الكهربائية / قناة إدخال TEDS (يمكن أن تكون اختيارية) ، مصدر تيار ثابت مدمج 24 بت ADC و IEPE ومضخم شحن لكل قناة ، معالج DSP ذو نقطة عائمة 32 بت ، قناة خرج جهد تناظرية واحدة ، دقة 24 DAC ؛وعر، خشن، قاس تصميم الهيكل مع زر التوقف في حالات الطوارئ ومحطة التأريض ؛
برنامج التحكم	* التحكم العشوائي: عرض النطاق الترددي للاختبار 1-5000 هرتز ، ودعم استراتيجية التحكم متعدد القنوات ، والتحكم في حد القناة العشوائية (التحزيز) ، إلخ.
	* التحكم في الجيب: عرض النطاق الترددي للاختبار 1-5000 هرتز ، بما في ذلك التردد الثابت ، والخطوة ، والكتساح ، ودعم التحكم متعدد القنوات الإستراتيجية ، التحكم في حدود القناة الجيبية (التحزيز) ، قياس التشوه التوافقي.
	* التأثير النموذجي: دعم المتطلبات الكهرومغناطيسية وفقًا للمعايير الدولية.
	* البحث عن الرنين والإقامة
مستشعر التسارع
الأجهزة المضيفة	الحساسية 30 قطعة / جم ، استجابة التردد 0.5-7000 هرتز ، الأميال 500 جرام ، الوزن 10 جرام ، مخرج جانبي ، ضوضاء منخفضة مخصصة بطول 6 أمتار كابل ؛ نطاق درجة الحرارة -40 درجة ~ 160 درجة
حاسوب
نموذج	لينوفو LENOVO M4500
تهيئة	I3-4170-3.7 جيجا هرتز / DDR3-4 جيجا بايت / 500 جيجا بايت / 17 بوصة

خدمات دعم العملاء:

Ø التثبيت

Ø التدريب (تدريب موظفي العملاء)

Ø المعايرة

Ø الصيانة الوقائية

Ø قطع غيار

Ø المساعدة عبر الهاتف أو الإنترنت

Ø التشخيص والإصلاح في الموقع / التشخيص والإصلاح عبر الإنترنت
