معلومات المنتج:

تم تصميم وتصنيع جهاز معايرة المطرقة الزنبركية وفقًا للمتطلبات القياسية لـ IEC60068-2-75 و GB2423.55 ، وهي تستخدم لمعايرة أجهزة اختبار المطرقة الزنبركية بين 0 و 2 J.

نظرًا لصعوبة القياس المباشر للطاقة المعروضة للمطرقة الزنبركية المُعايرة ، فإن مبدأ المعايرة لهذا الجهاز يكون عن طريق مقارنة الطاقة التي يتم حسابها بواسطة كتلة البندول وارتفاع السقوط.

أعلى قدرة دقة لهذا الجهاز هي 0.01J.تم تحسين آلية التحرير في التصميم ، ويمكن أن تقلل إلى أقصى حد من تأثير الاهتزاز على الاختبار عندما يكون عقد إيجار المطرقة الزنبركية وقضيب البندول ومحمل الطيران من الفولاذ المستورد عالي الجودة ، وذلك لتحسين دقة واستقرار الجهاز .

المعايير الفنية:

إشعار وصيانة:

1.لا يمكن أن يكون لقضيب البندول أي تأرجح قبل تشغيل جهاز اختبار المطرقة الزنبركية.

2 توقف عن تأرجح عجلة التحرير بعد تشغيل جهاز اختبار المطرقة الزنبركي

3. بيئة التشغيل: 25 ± 5 ، درجة الحرارة 60-80٪ ، منع الاهتزاز إجراء معايرة المطارق الزنبركية:

مبدأ المعايرة:

مبدأ إجراء المعايرة هذا هو مقارنة الطاقة التي توفرها المطرقة الزنبركية ، والتي يصعب قياسها بشكل مباشر ، مع طاقة البندول ، محسوبة من كتلتها وارتفاع السقوط.

بناء جهاز المعايرة:

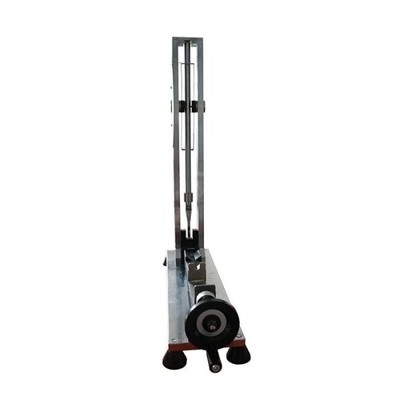

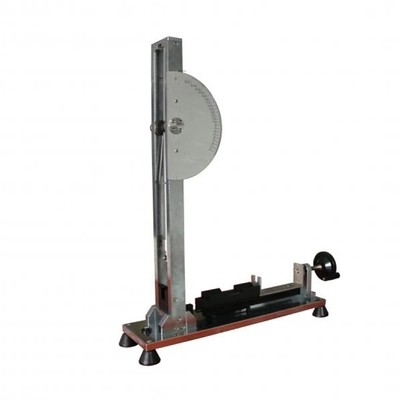

يظهر جهاز المعايرة المُجمَّع في الشكل ب -1.بصرف النظر عن الإطار ، الأجزاء الرئيسية عبارة عن محمل "a" ، ومؤشر سحب "b" ، وبندول "c" ، وقاعدة تحرير "d" وجهاز تحرير "e".

الجزء الرئيسي من جهاز المعايرة هو البندول "ج" الموضح في الشكل ب -2.إلى الطرف السفلي من هذا البندول ، تم تثبيت زنبرك فولاذي مع التفاصيل الموضحة في الشكل ب -3.الزنبرك مصنوع من الفولاذ الزنبركي ، ولا يحتاج إلى معالجة خاصة ، ومثبت بقوة في البندول "ج".
يوضح الشكل ب -4 بعض الأجزاء على نطاق واسع

وتجدر الإشارة إلى أن هذا الزنبرك مصمم لمعايرة المطارق الزنبركية ذات الخصائص المحددة في الجدول 1 لقيم الطاقة التي تساوي أو تقل عن 1 ي. يجب أن يكون جهاز المعايرة من تصميم مختلف.

من أجل الحصول على خصائص احتكاك مناسبة للمؤشر ، يتم وضع قطعة من القماش السميك المنسوج بين الأسطح المعدنية للمحمل ، ويتم ثني أسلاك البيانو بطريقة يتم فيها ممارسة قوة صغيرة على القماش.

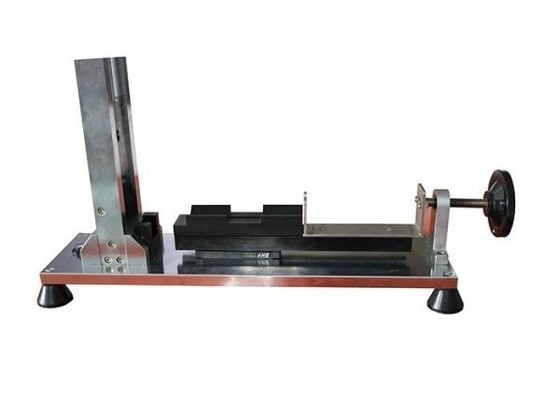

نظرًا لإزالة جهاز التحرير أثناء معايرة جهاز المعايرة ، يتم تثبيت جهاز التحرير على قاعدة التحرير بواسطة براغي.

طريقة معايرة جهاز المعايرة:

تتم معايرة جهاز المعايرة باستخدام عنصر ضرب معايرة "g" مأخوذ من مطرقة زنبركية ، كما هو موضح في الشكل B.5.قبل المعايرة ، تتم إزالة جهاز التحرير من جهاز المعايرة.

يتم تعليق عنصر ضرب المعايرة بواسطة أربعة خيوط كتانية "h" من نقاط التعليق الموضوعة في مستوى أفقي ، 2000 مم فوق نقطة التلامس بين البندول وعنصر ضرب المعايرة عندما يكون الأخير في وضع السكون.يُسمح لعنصر ضرب المعايرة بالتأرجح عكس البندول ونقطة التلامس في ظل الظروف الديناميكية ، يجب ألا تكون النقطة "k" أكثر من 1 مم تحت نقطة التلامس في وضع الراحة.يتم بعد ذلك رفع نقاط التعليق على مسافة تساوي الفرق بين نقطتي الاتصال.

عندما يتم تعديل نظام التعليق ، يجب أن يكون محور عنصر ضرب المعايرة "g" بزاوية قائمة على سطح تأثير البندول "c" ويجب أن يكون عنصر ضرب المعايرة أفقيًا في لحظة التأثير.

عندما يكون عنصر ضرب المعايرة في وضع السكون الخاص به ، يتم وضع جهاز المعايرة بحيث يتم وضع النقطة "k" بالضبط عند رأس عنصر ضرب المعايرة.

للحصول على نتائج موثوقة ، يتم تثبيت جهاز المعايرة بشكل صارم على دعامة ضخمة ، على سبيل المثال في جزء هيكلي من المبنى.

يتم قياس ارتفاع السقوط في مركز ثقل عنصر ضرب المعايرة ويمكن تسهيل القياس باستخدام جهاز مستوى السائل يتكون من أنبوبين زجاجيين "j" متصلين ببعضهما البعض بواسطة خرطوم مرن.أحد الأنابيب الزجاجية ثابت ومجهز بميزان "I".

يمكن تثبيت عنصر ضرب المعايرة في موضعه العلوي عن طريق خيط رفيع "m" والذي ، عند تمزقه ، يتسبب في تحرير عنصر ضرب المعايرة.

لقياس جهاز المعايرة ، يتم رسم دائرة على لوحة المقياس ، ويتزامن مركز هذه الدائرة مع محمل البندول ويكون نصف قطرها بحيث تمتد الدائرة إلى مؤشر السحب.في هذه الدائرة ، يتم تمييز نقطة الصفر 0 J الموضحة في الشكل B.6 عند النقطة التي يشير إليها مؤشر السحب عندما يتلامس الأخير مع البندول في وضع السكون.

يتم إجراء المعايرة بقدرة تصادم تبلغ 1 جول ، والتي يتم تحقيقها بارتفاع سقوط 408 مم ± 1 مم ، مع عنصر معايرة يبلغ 250 جم.

يتم الحصول على النقطة على لوحة المقياس المقابلة لـ 1 J من خلال السماح لعنصر ضرب المعايرة المعلقة بالتأرجح مقابل النقطة "k" في زنبرك البندول.بعد ضرب البندول ، يجب ألا يتحرك عنصر ضرب المعايرة.تتكرر العملية 10 مرات على الأقل وتكون النقطة 1 J هي متوسط ​​مؤشرات مؤشر السحب.

ثم يتم تحديد مكاييل المقياس الأخرى على النحو التالي:
أ) يتم رسم خط مستقيم من خلال مركز الدائرة والنقطة 0 J ؛
ب) يشار إلى الإسقاط المتعامد للنقطة 1 J على هذا الخط بالرمز P ؛
ج) المسافة بين النقطتين 0 J و P مقسمة إلى 10 أجزاء متساوية ؛
د) من خلال كل نقطة فاصلة ، يتم رسم خط عمودي على الخط 0 JP ؛
هـ) تتوافق التقاطعات بين هذه الخطوط والدائرة مع قيم طاقة الصدم تساوي 0.1 J ؛0.2 جوليصل إلى 0.9 ج.
يمكن استخدام نفس المبدأ لتمديد المقياس إلى ما بعد نقطة J1.يظهر تقسيم لوحة المقياس "f" في الشكل B.6.

استخدام جهاز المعايرة:

يتم وضع المطرقة الزنبركية المراد معايرتها في قاعدة التحرير ثم يتم تشغيلها ثلاث مرات عن طريق جهاز التحرير ؛لا يجوز تحريره يدويًا.

لكل عملية ، يتم تشغيل عنصر الضرب للمطرقة الزنبركية المراد معايرتها في وضع مختلف.يتم أخذ متوسط ​​قيمة القراءات الثلاث على جهاز المعايرة على أنها القيمة الفعلية لطاقة التأثير للعينة.
