تفاصيل المنتج:
|
| ضمان: | سنة واحدة | سفر المحور Z: | 75 ملم |
|---|---|---|---|
| الدقة (مجال واسع مع ملزمة): | 3 + لتر / 150 ميكرومتر | الدقة (دقة عالية مع ملزمة): | 2 + لتر / 150 ميكرومتر |
| التكرار (دقة عالية): | 1.5um | Max. الأعلى. load capacity سعة التحميل: | 5 كجم |
| الدقة (مجال واسع بدون ربط): | 3um | السفر المحور X / Y: | 200x200 ملم |
| تسليط الضوء: | نظام قياس الرؤية,نظام الرؤية البصرية |
||

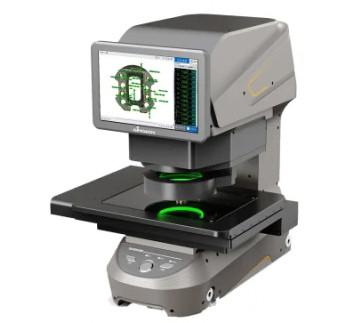

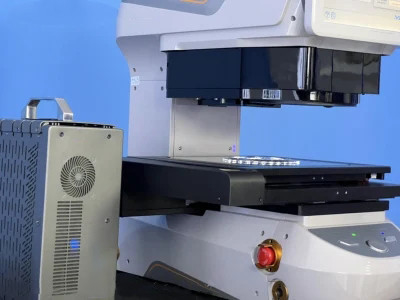

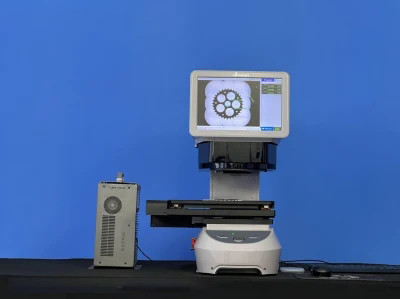

نظام رؤية القياس ثنائي الأبعاد قياس عالي الدقة
خصائص المنتج:
نظام القياس الفوري Benchtop
هيكل الجدول ، الحجم الصغير ، سهل التعامل معه.
يمكن أيضًا مطابقة القياس بزر واحد مع إشارة الإدخال / الإخراج لتحقيق القياس التلقائي.
يمكن تحميل التقرير تلقائيًا في نظام إدارة البيانات.
قياس عالي الدقة تحت ضوء السطح
مجهزة بعدسة مزدوجة التكبير وكاميرا 20 ميجابكسل وضوء سطحي تلقائي متعدد الزوايا وضوء سطح محوري اختياري.
من خلال خوارزمية حساب الحواف المستقلة والفعالة للذكاء الاصطناعي ، يمكنها بسهولة تحقيق بحث دقيق عن الحواف على السطح وتصفية المناطق غير الصالحة للفوضى الحدودية.
يمكن أيضًا أن تصل قابلية تكرار القياس لضوء السطح إلى مستوى مماثل لمستوى الضوء السفلي.
قياس سريع وسهل التشغيل
يمكن قياس 100 بعد في ثانية واحدة ، مما يقلل بشكل كبير من وقت القياس.
واجهة تشغيل البرنامج بسيطة وسهلة الفهم ، ويمكن كتابة برنامج القياس وإعداد المعلمة بسهولة.
من خلال التركيز التلقائي والوضع التلقائي ووظيفة القياس التلقائي ، يمكن لأي عملية الحصول على نتائج قياس ثابتة.
المواصفات الفنية:
| نموذج | GSA-52F | GSA-53F | GSA-54F | ||
| نطاق القياس | X | φ 100 | 200 ملم | 300 ملم | |
| ص | 200 ملم | 200 ملم | |||
| ض | 75 ملم | 75 ملم | 75 ملم | ||
| مجال الرؤية | وضع الدقة العالية | 26 مم × 18 مم | |||
| وضع المجال الواسع | φ100 ملم | ||||
| التكرار | وضع الدقة العالية | ± 1.5 ميكرومتر | |||
| وضع المجال الواسع | ± 3 ميكرومتر | ||||
| الحد الأدنى للوحدة | 0.1 ميكرومتر | ||||
| دقة | دقة عالية | بدون ملزمة | ± 1.5 ميكرومتر | ||
| مع ملزمة | ± 2 + L / 150 ميكرومتر | ± 2 + L / 150 ميكرومتر | |||
| مجال واسع | بدون ملزمة | ± 3 ميكرومتر | |||
| مع ملزمة | ± 3 + لتر / 150 ميكرومتر | ± 3 + لتر / 150 ميكرومتر | |||
| وزن | 33 كجم | 45 كجم | 50 كجم | ||
| النظام البصري | آلة تصوير | 1 "كاميرا 20MP BW * 2 | |||
| عدسة | عدسة مزدوجة التكبير | ||||
| ضوء السطح | حلقتان ضوء قابل للرفع | ||||
| الضوء السفلي | ضوء سفلي موازي أخضر | ||||
| سعة | 5 كجم | ||||
| برامج القياس | برنامج GD&T | ||||
| مزود الطاقة | 220 فولت ± 10٪ ، 50 هرتز | ||||
| بيئة العمل | درجة الحرارة: 20 ± 3 درجة مئوية ، الرطوبة: 30-80٪ ، الاهتزاز: <0.002 جم ، 15 هرتز | ||||
| البعد (L * W * H) مم | 600 * 300 * 650 ملم | 600 * 410 * 650 ملم | 600 * 510 * 650 ملم |
||
