تفاصيل المنتج:
|
| الجهد الدافع: | AC 1kv / 1.2-50us (الذروة) Lmin | التصنيف الحالي للاختبار: | ≥10000A |
|---|---|---|---|
| نطاق اكتساب الجهد: | 0-1000 فولت | قرار الجهد: | 0.01 فولت |
| مدة التشغيل الحالية القصوى: | ≥10ms5.5. | دقة اكتساب درجة الحرارة: | ≤ ± 1.5 درجة مئوية |
| اسم العلامة التجارية: | GSKA | إصدار الشهادات: | CE SGS ROHS UL CE |
| تسليط الضوء: | غرفة الرطوبة البيئية,غرفة اختبار الرطوبة |
||

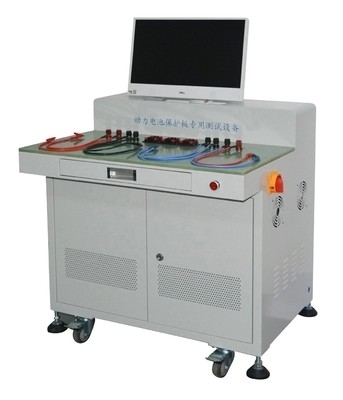

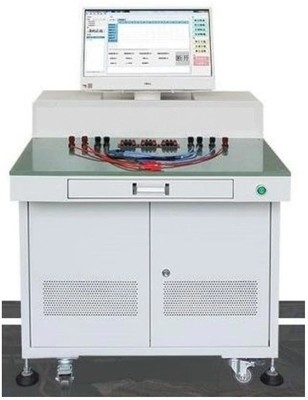

AC 1KV Impulse Voltage Short Circuit Tester لبطارية الليثيوم
استخدام المنتج:
تُستخدم معدات الدائرة القصيرة لحزمة البطارية بشكل أساسي لاختبار التحقق من سلامة خلايا بطارية الطاقة ، والمونومرات ، والوحدات النمطية ، وحزم البطاريات على مستوى PACK ، والأجزاء الهيكلية لمشاريع الطاقة الجديدة.قم بمحاكاة حالة قصر الدائرة لخلايا البطارية والخلايا والوحدات النمطية وحزم البطاريات على مستوى PACK أثناء الاستخدام والنقل والتخزين لتقييم أداء سلامة البطاريات.تقديم الاستخدام الفعلي لحزم البطاريات أو الأنظمة في المختبر ، والبحث عن المشكلات وحلها ، وتحسين تصميم المنتج ، وتحسين جودة المنتج
دليل استخدام المنتج:
1. تطبيق معدات ماس كهربائى لحزمة البطارية: تستخدم بشكل أساسي لاختبار التحقق من سلامة خلايا بطارية الطاقة ، والمونومرات ، والوحدات النمطية ، و PACK وحزم البطاريات الأخرى والأجزاء الهيكلية لمشاريع الطاقة الجديدة.قم بمحاكاة حالة قصر الدائرة لخلايا البطارية والمونومرات والوحدات وحزم بطاريات PACK أثناء الاستخدام والنقل والتخزين لتقييم أداء أمان البطارية.اعرض الاستخدام الفعلي لحزم البطاريات أو الأنظمة في المختبر ، وابحث عن المشكلات وحلها ، وقم بتحسين تصميم المنتج ، وتحسين جودة المنتج.
2. تتكون معدات الدائرة القصيرة لحزمة البطارية من صندوق تحكم ماس كهربائى ، وجهاز إطفاء القوس الفراغي ، وأسلاك طرفية قصيرة الدائرة ، ونظام الحصول على البيانات ، وجهاز كمبيوتر لتحليل البيانات.
نظرة عامة على تصميم معدات ماس كهربائى لحزمة البطارية:
تم تصميم معدات الدائرة القصيرة بناءً على متطلبات معايير اختبار ماس كهربائى للبطارية المختلفة ، أي أنها تلبي CB31467.31CB31485UU25801SAE J24641SAEJ2929UN38.3ECER100IEC6213UL1642 Qc / T 743 و "خطة 863i" المشاريع الرئيسية لتوفير الطاقة ومركبات الطاقة الجديدة - 2008 EV مواصفات اختبار أداء بطارية ليثيوم أيون ومعايير أخرى ؛يجب أن تلبي أجهزة الدائرة القصيرة نطاق المقاومة الداخلية وفقًا للمعيار <5m أو> 5m2 & <10m أو> 10m2 & <20m أو> 40m & <50m أو> 80m & 100m2 للحصول على أقصى تيار قصر للاختبار ؛يمكن أن يتحمل تصميم الدائرة لجهاز ماس كهربائى أيضًا تأثير تيار كبير يبلغ 16000 أمبير ، لذلك نختار شفطًا ميكانيكيًا من الدرجة الصناعية
يفي بالمعيار:
1. CB31467.3 "مجموعات وأنظمة بطاريات طاقة الليثيوم أيون للسيارات الكهربائية رقم 3: متطلبات السلامة وطرق الاختبار"
2.CB / T 31485-2015 "متطلبات السلامة وطرق الاختبار لبطاريات الطاقة للمركبات الكهربائية"
QC / T 743-2006 "بطاريات ليثيوم أيون للسيارات الكهربائية"
CB / T 18332-2015 "بطاريات هواء الزنك للسيارات الكهربائية"
5. Ji 2580-2013 "معايير سلامة بطاريات المركبات الكهربائية"
6. SAND99-0497 "معيار اختبار بطارية طاقة السيارات الأمريكية"
7. SAE J2464 "اختبار شحن المركبات الكهربائية الهجينة وسلامة تخزين الطاقة وإساءة استخدامها"
8. SAE J2929-2013 "معيار الأمان لأنظمة بطارية الدفع للمركبات الكهربائية والهجينة."بطارية ليثيوم قابلة لإعادة الشحن "و
معايير الاختبار الأخرى
| المقياس التقني | |
| الجهد الدافع | AC 1kv / 1.2-50us (الذروة) lmin |
| خصائص العمل | جهد سحب الحالة الباردة 66٪ لنا |
| دلو جهد الإطلاق البارد 30٪ لنا ، * 5٪ لنا | |
| وقت العمل | وقت السحب / وقت الإصدار: 20 مللي ثانية |
| أقصى مدة التشغيل الحالية | ≥10ms5.5. |
| نطاق اكتساب الجهد | 0-1000 فولت |
| قرار الجهد | 0.01 فولت |
| دقة قياس الجهد | ± 0.5٪ (مقياس كامل) |
| قناة ضبط الجهد | يمكن أن تدعم القناة القياسية 1 ، المعزولة بين القنوات ، التوسع |
| تقييم الاختبار الحالي | ≥10000A |
| أقصى تيار التشغيل | ≥15000 ألف |
| أقصى تيار النبض | ≥16000A |
| نطاق الاستحواذ الحالي | 0-15000A |
| دقة القياس الحالية | 1000A-15000A ، الدقة ± 0.5٪ |
| الدقة الحالية | 0.1 أ |
| قناة الاستحواذ الحالية | يمكن أن تدعم القناة القياسية 1 ، المعزولة بين القنوات ، التوسع |
| نطاق الحصول على درجة الحرارة | -200-1350 درجة مئوية |
| دقة اكتساب درجة الحرارة | ≤ ± 1.5 درجة مئوية |
| قناة الحصول على درجة الحرارة | 12 قناة قياسية ، معزولة بين القنوات ، يمكن أن تدعم التوسع |
| تكرار جمع البيانات | 7.19.1.10mslhr ، يمكن ضبط 19 نوعًا (إذا كانت قناة الاختبار أكبر من 15 قناة في نفس الوقت ، يمكن ضبط تردد الاستحواذ على 20 مللي ثانية - 1 ساعة) |
| 7.19.2.نظرًا للوتيرة العالية لجمع البيانات ، تتم قراءة البيانات و المسجل بواسطة الجهاز في الوقت الفعلي يمكن أن يكون متسقًا مع البيانات الفعلية |
|
| دقة تسجيل وقت التشغيل | ≤ ± 0.1٪ (مقياس كامل) |
| بيانات الاختبار | يتم عرض بيانات الجهد / التيار / درجة الحرارة وتسجيلها على جهاز التحكم البرنامج في الوقت الحقيقي ، ومنحنى الجهد / التيار / درجة الحرارة / الوقت رسمها تلقائيا |
| طريقة للتحكم | استخدام جهاز تحكم عن بعد بشاشة تعمل باللمس + جهاز تحكم عن بعد + كمبيوتر (للبيانات التحليل ومراقبة الفيديو) |
| دائرة مقصورة | سحب ميكانيكي (سحب موصل هوائي ، فصل قسري متزامن الجهاز عند فصله) + جهاز إطفاء القوس الفراغي |
| حالة انقطاع التيار الكهربائي | يمكن إيقاف الدائرة القصيرة عن طريق ضبط معلمات الجهد والوقت |
| مقاومة دائرة الجهاز | <5 م ،> 5 م & <10 م ،> 10 م و <20 م ،> 40 م و <50 م ،> 80 م و <100 م ، المقابل تفي تيارات الاختبار المقدرة بـ 10000A ، 10000A ، 5000A ، 5000A ، 3000A ، على التوالي. ويشمل المكونات الكهربائية داخل وخارج الجهاز + الداخلي مقاومة الكابل + المقاومة الداخلية للتركيب. |
| ماس كهربائى الأسلاك الطرفية | <5 م ،> 5 م و <10 م ،> 10 م و <20 م ،> 40 م و <50 م ،> 80 م و <100 م ، زوج واحد لكل منهما ، لا يقل طول الخط الخطأ عن 6 أمتار ، ويوجد في المجموع 5 أزواج. مساحة المقطع العرضي للسلك النحاسي الناعم في نهاية إخراج الجهاز ليست كذلك أقل من 2000 مم² |
| وضع تبديل المقاومة الداخلية للدائرة القصيرة | التبديل اليدوي ، أحد طرفي السلك الطرفي قصير الدائرة هو من خلال الأنف ، والتي يمكن تثبيتها بمسامير مع فتحات المسامير الخاصة بالموصل ، والأخرى النهاية عبارة عن مشبك بطارية بأطراف نحاسية يمكن تثبيتها مباشرة يمكن استبدال القطبين الموجب والسالب للبطارية لاستبدالها ببساطة إزالة مسامير التثبيت |
| وقت استجابة اختبار ماس كهربائى (دائرة كهربائية قصيرة تبدأ في الإغلاق تمامًا) |
≤10 مللي ثانية |
| الحياة الميكانيكية | 300000 مرة |
| الحياة الكهربائية | 50000 مرة |
| مسافة التحكم عن بعد | لا يوجد حاجز صلب 10 م |
| وقت ماس كهربائى | يمكن تعيين 0-9999H59M59S |
