تفاصيل المنتج:
|
| ماكس عزم الدوران (نيوتن متر): | 24 | درجة حرارة العمل (℃): | -40 ~ 80 |
|---|---|---|---|
| عزم الدوران الناتج المقدر (نانومتر): | ≤16 | عزم الدوران: | 2.4-120 كجم سم |
| السرعة (دورة في الدقيقة): | 1.6-1620 دورة في الدقيقة | التيار المستمر (أ): | 0.01-1A |
| تسليط الضوء: | محرك تروس بدون فرشات 1620 دورة في الدقيقة,محرك تروس كوكبي بدون فرش,محرك تروس كوكبي بدون فرش 24 فولت |
||

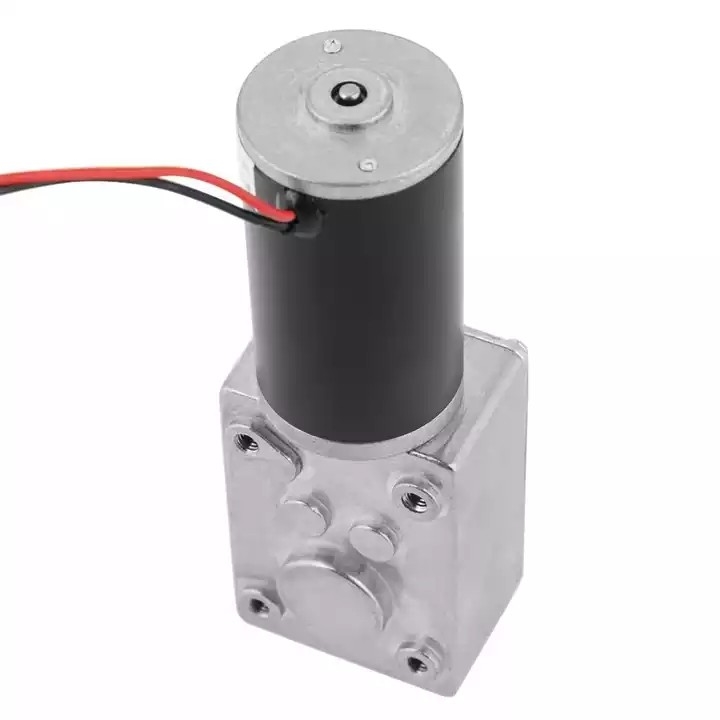

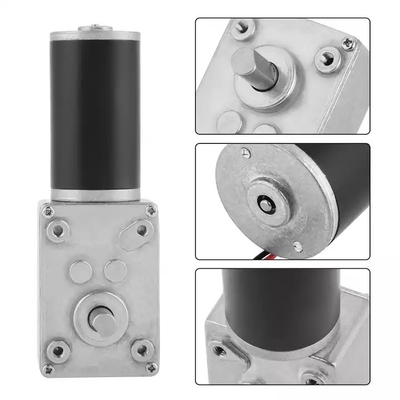

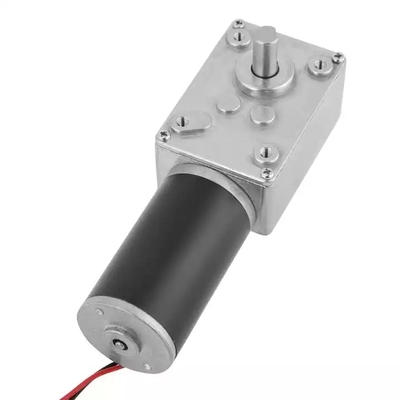

المخفض الكوكبي بتيار مستمر 24 فولت مع درجة حرارة علبة التروس الكوكبية -20 درجة مئوية إلى +50 درجة مئوية
خصائص:
يتميز مخفض التروس الدودي بشكل أساسي بوظيفة القفل الذاتي العكسي ، ويمكن أن يكون له نسبة تخفيض أكبر ، ولا يكون عمود الإدخال وعمود الإخراج على نفس المحور ، وأيضًا ليس على نفس المستوى.لكن الحجم العام كبير ، وكفاءة النقل ليست عالية ، والدقة ليست عالية.إن المحرك التوافقي للمخفض التوافقي هو استخدام مكونات مرنة قابلة للتحكم في التشوه المرن لنقل الحركة والطاقة ، والحجم الصغير ، والدقة العالية ، ولكن العيب هو أن عمر العجلة المرنة محدود ، ومقاومة الصدمات ، والصلابة والأجزاء المعدنية مقارنة بالضعف.لا يمكن أن تكون سرعة الإدخال عالية جدًا.مزايا المخفض الكوكبي هي هيكل مضغوط نسبيًا ، خلوص عائد صغير ، دقة عالية ، عمر خدمة طويل ، عزم الدوران الناتج المقدر يمكن أن يكون رائعًا.لكنها أغلى قليلاً.يتميز مخفض التروس بخصائص الحجم الصغير وعزم دوران النقل الكبير.تم تصميم وتصنيع مخفض التروس على أساس نظام دمج الوحدات.هناك الكثير من مجموعات المحركات ، وأشكال التثبيت والمخططات الهيكلية.تصنيف نسبة النقل جيد لتلبية ظروف العمل المختلفة وتحقيق التكامل الكهروميكانيكي.كفاءة نقل مخفض التروس عالية ، استهلاك منخفض للطاقة ، أداء فائق.المخفض الدائري هو نوع من نموذج النقل الذي يستخدم مبدأ النقل الكوكبي لشبكة إبرة دائرية ، وهو جهاز نقل مثالي ، وله العديد من المزايا ، والاستخدام الواسع ، ويمكن أن يكون عملية إيجابية وسلبية.
مزايا محركات 4000 دورة في الدقيقة BDC:
سيحتوي محرك BLDC بثلاثة ملفات على الجزء الثابت على ستة أسلاك كهربائية (اثنان لكل ملف) تمتد من هذه الملفات.في معظم التطبيقات ، سيتم توصيل ثلاثة من هذه الأسلاك داخليًا ، مع تمديد الأسلاك الثلاثة المتبقية من جسم المحرك (على عكس السلكين الممتدين من المحرك المصقول الموصوف سابقًا).تعتبر الأسلاك في علبة محرك BLDC أكثر تعقيدًا من مجرد توصيل المحطات الموجبة والسالبة لخلية الطاقة ؛سننظر عن كثب في كيفية عمل هذه المحركات في الجلسة الثانية من هذه السلسلة.أدناه ، نختتم بالنظر في مزايا محركات BLDC.
تطبيقات المحرك بدون فرش:
يمكننا أن نتوقع رؤية محركات BLDC تُستخدم في مجموعة واسعة من التطبيقات في المستقبل.على سبيل المثال ، من المحتمل أن يتم استخدامها على نطاق واسع لقيادة روبوتات الخدمة - الروبوتات الصغيرة التي تقدم خدمات في مجالات أخرى غير التصنيع.قد يعتقد المرء أن محركات السائر ستكون أكثر ملاءمة في هذا النوع من التطبيقات ، حيث يمكن استخدام النبضات للتحكم الدقيق في تحديد المواقع.لكن محركات BLDC هي الأنسب للتحكم في القوة.وباستخدام محرك متدرج ، فإن الاحتفاظ بموضع هيكل مثل ذراع الروبوت يتطلب تيارًا كبيرًا ومستمرًا نسبيًا.مع محرك BLDC ، كل ما هو مطلوب هو تيار متناسب مع القوة الخارجية - مما يسمح بتحكم أكثر كفاءة في استخدام الطاقة.قد تحل محركات BLDC أيضًا محل محركات التيار المستمر البسيطة في عربات الجولف وعربات التنقل.بالإضافة إلى كفاءتها الأفضل ، يمكن لمحركات BLDC أيضًا توفير تحكم أكثر دقة - والذي بدوره يمكن أن يطيل عمر البطارية.
تعد محركات BLDC أيضًا مثالية للطائرات بدون طيار.إن قدرتها على توفير التحكم الدقيق تجعلها مناسبة بشكل خاص للطائرات بدون طيار متعددة المحركات ، حيث يتم التحكم في موقف الطائرة بدون طيار من خلال التحكم الدقيق في سرعة دوران كل دوار.
مخصصة للمحرك الكهربائي بدون فرش:
1.المواصفات العامة لمحرك bldc 42mm:
| العنصر | القيمة |
| ضمان | 3 أشهر - 1 سنة |
| مكان المنشأ | الصين |
| اسم العلامة التجارية | GSKA |
| رقم الموديل | 42 مللي متر فرش العاصمة المحرك |
| إستعمال | قارب ، سيارة ، دراجة كهربائية ، مروحة ، أجهزة منزلية ، أدوات تجميل ، منزل ذكي |
| شهادة | CE ، بنفايات |
| عزم الدوران | 0.56 نيوتن متر |
| ميزة الحماية | ضد للماء |
| السرعة (دورة في الدقيقة) | 4000 دورة في الدقيقة |
| شكل | ميدان |
| مرحلة | 3 |
| الجهد االكهربى | 24 فولت |
| أعمدة | 8 أقطاب |
| زاوية تأثير القاعة | 120 درجة زاوية كهربائية |
| قوة | 77.5 واط |
2. المواصفات الكهربائية لمحرك التيار المستمر بدون فرش:
| نموذج | |||||
| تخصيص | وحدة | 42BLS01 | 42BLS02 | 42BLS03 | 42BLS04 |
| عدد الطور | مرحلة | 3 | |||
| عدد الاقطاب | أعمدة | 8 | |||
| الفولطية | VDC | 24 | |||
| تصنيف سريع | دورة في الدقيقة | 4000 | |||
| تصنيف عزم الدوران | نانومتر | 0.0625 | 0.125 | 0.185 | 0.25 |
| التصنيف الحالي | أمبير | 1.8 | 3.3 | 4.8 | 6.3 |
| القوة المصنفة | دبليو | 26 | 52.5 | 77.5 | 105 |
| عزم الدوران الاقصى | نانومتر | 0.19 | 0.38 | 0.56 | 0.75 |
| تيار الذروة | أمبير | 5.4 | 10.6 | 15.5 | 20 |
| رجوع EMF | الخامس / كربم | 4.1 | 4.2 | 4.3 | 4.3 |
| ثابت عزم الدوران | نانومتر / أ | 0.039 | 0.04 | 0.041 | 0.041 |
| الدوار القصور الذاتي | gc㎡ | 24 | 48 | 72 | 96 |
| طول الجسم | مم | 41 | 61 | 81 | 100 |
| وزن | كلغ | 0.3 | 0.45 | 0.65 | 0.8 |
| المستشعر | هانيويل | ||||
| فئة العزل | ب | ||||
| درجة الحماية | IP30 | ||||
| درجة حرارة التخزين | -25 درجة مئوية +70 درجة مئوية | ||||
| درجة حرارة التشغيل | -15 درجة مئوية + 50 درجة مئوية | ||||
| رطوبة العمل | 85٪ ر | ||||
| بيئة العمل | في الهواء الطلق (لا يوجد ضوء شمس مباشر) ، لا يوجد غاز تآكل ، لا غاز قابل للاشتعال ، لا ضباب زيت ، لا غبار | ||||
| ارتفاع | 1000 متر أو أقل | ||||
كثيرًا ما تطرح أسئلة:
س: ما هي منتجاتك الرئيسية؟
ج: نحن ننتج حاليًا محركات DC مصقولة ، ومحركات تروس DC مصقولة ، ومحركات تروس كوكبية DC ، ومحركات DC بدون فرش ، ومحركات متدرجة ، ومحركات AC ، وعلب تروس كوكبية عالية الدقة.يمكنك عرض مواصفات المحركات المذكورة أعلاه على موقعنا الإلكتروني ويمكنك مراسلتنا عبر البريد الإلكتروني للتوصية بالمحركات المطلوبة وفقًا لمواصفاتك.
س: كيف تختار المحرك المناسب؟
ج: إذا كانت لديك صور أو رسومات للمحرك لتظهرها لنا ، أو إذا كان لديك مواصفات مفصلة مثل الجهد والسرعة وعزم الدوران وحجم المحرك ووضع تشغيل المحرك والحياة المطلوبة ومستوى الضوضاء ، فلا تتردد في إخبارنا بذلك يمكننا أن نوصي بمحرك مناسب وفقًا لمتطلباتك.
س: هل لديك خدمة مخصصة لمحركاتك القياسية؟
ج: نعم ، يمكننا التخصيص وفقًا لمتطلباتك للجهد والسرعة وعزم الدوران وحجم / شكل العمود.إذا كنت بحاجة إلى لحام أسلاك / كبلات إضافية في المحطات أو كنت بحاجة إلى إضافة موصلات أو مكثفات أو EMCs ، فيمكننا أيضًا التصنيع.
س: هل لديك خدمة تصميم محرك منفصلة؟
ج: نعم ، نود تصميم المحرك بشكل منفصل للعميل ، ولكن قد تكون هناك بعض تكاليف تطوير القوالب وتكاليف التصميم.
س: ما هو وقت التسليم الخاص بك؟
ج: بشكل عام ، يستغرق الأمر 15-30 يومًا لمنتجاتنا القياسية العادية وأطول لمنتجاتنا المخصصة.لكننا مرنون للغاية بشأن وقت التسليم ، والذي سيعتمد على الطلب المحدد.
