تفاصيل المنتج:
|
| مقاومة العزل: | 100MΩ دقيقة ، 500VDC | قوة عازلة: | 500VDC لمدة دقيقة واحدة |
|---|---|---|---|
| عزم الدوران الناتج المقدر (نانومتر): | ≤16 | عزم الدوران: | 2.4-120 كجم سم |
| السرعة (دورة في الدقيقة): | 1.6-1620 دورة في الدقيقة | التيار المستمر (أ): | 0.01-1A |
| تسليط الضوء: | محرك تروس بتيار مستمر بجهد 24 فولت,محرك تروس تيار مستمر بدون فرشات 0.11N,محرك تروس OEM بدون فرشات |
||

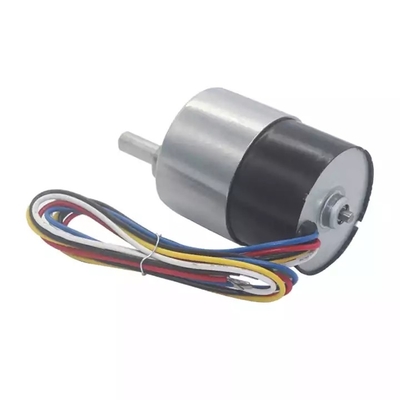

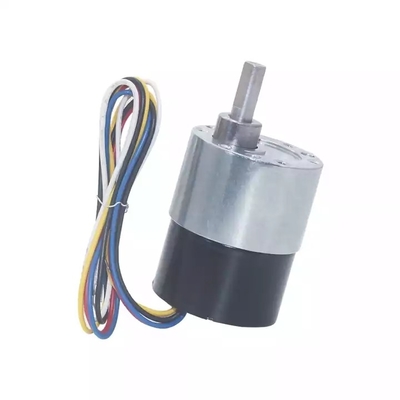

M 2500rpm 3 مراحل فرش تيار مستمر محرك تروس علبة التروس 24V 0.11N OEM
التحكم في الإجراءات المضادة لتسرب زيت المخفض:
1. تحسين غطاء التهوية وفحص لوحة غطاء الفتحة: الضغط الداخلي للمخفض أكبر من الضغط الجوي الخارجي وهو أحد الأسباب الرئيسية لتسرب الزيت.إذا حاولنا جعل الضغط الداخلي والخارجي متوازنًا ، فيمكن منع تسرب الزيت.على الرغم من أن المخفض يحتوي على غطاء قابل للتنفس ، إلا أن فتحة التهوية صغيرة جدًا ، ومن السهل سدها بالفحم المسحوق والزيت.علاوة على ذلك ، في كل مرة تقوم فيها بإعادة التزود بالوقود ، يجب عليك فتح لوحة الغطاء الخاصة بفتحة الفحص ، مما يزيد من احتمالية تسرب الزيت بمجرد فتحه ، بحيث يتم أيضًا تسريب المكان الأصلي الذي لا يوجد به تسريب.لهذا السبب ، تم صنع غطاء قابل للتنفس من نوع كوب الزيت ، وتم تغيير الغطاء الرقيق الأصلي لفتحة الفحص إلى سمك 6 مم ، وتم لحام غطاء التهوية من نوع كوب الزيت بلوحة الغطاء.كان قطر فتحة التهوية 6 مم ، وهو مناسب للتهوية وأدرك الضغط المنتظم.بالإضافة إلى ذلك ، عند إعادة التزود بالوقود ، تمت إعادة تعبئة الزيت بالوقود من كأس الزيت ، دون فتح غطاء فتحة التفتيش ، مما قلل من فرصة تسرب الزيت.
2. التدفق الحر: لجعل زيت التشحيم الزائد الذي يتم إلقاؤه على المحمل بواسطة الترس لا يتراكم عند ختم العمود ، يجب أن يتدفق زيت التشحيم الزائد مرة أخرى إلى تجمع الزيت في اتجاه معين ، أي لتحقيق التدفق الحر.تتمثل الطريقة المحددة في فتح أخدود إرجاع الزيت مائلًا إلى الماكينة في وسط مقعد المحمل ، وكذلك فتح فجوة عند الفم المستقيم للغطاء النهائي.الفجوة هي عكس أخدود عودة الزيت ، بحيث يتدفق زيت التشحيم الزائد مرة أخرى إلى تجمع الزيت من خلال الفجوة وأخدود عودة الزيت.

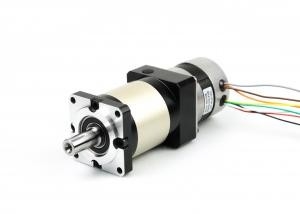

يمكنك اختيار نوع المحرك أدناه لتجميع علبة التروس الكوكبية JK:
| سلسلة المحركات | حجم المحرك | قوة المحرك | السرعة المقدرة للمحرك |
| محرك تيار مستمر بدون فرش | نيما 17 | 26 واط | 4000 دورة في الدقيقة |
| 52.5 واط | |||
| 77.5 واط | |||
| 105 واط | |||
| نيما 23 | 23 واط | 4000 دورة في الدقيقة | |
| 46 واط | |||
| 92 واط | |||
| 138 واط | |||
| 184 واط | |||
| نيما 24 | 94 واط | 3000 دورة في الدقيقة | |
| 188 واط | |||
| 283 واط | |||
| 377 واط | |||
| أعلاه فقط للمنتجات التمثيلية ، يمكن تقديم المنتجات ذات الطلب الخاص وفقًا لطلب العميل. | |||
الوضع العام لـ PLANETARY-GEARBOX:
| سيري | المسرح | نسبة | ضربة عنيفة | الكفاءة | الضوضاء | معدل الحمولة | ماكس تحميل |
| ص 42 | 1 | 1: 3 1: 4 1: 5 1:10 | ≤15 أرسمين | 96٪ | ≤ 40 ديسيبل | 12 نيوتن | 18 نيوتن |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 أرسمين | 92٪ | ≤ 40 ديسيبل | 20 نيوتن | 30 نيوتن | |
| ص 57 | 1 | 1: 3 1: 4 1: 5 1:10 | ≤15 أرسمين | 96٪ | ≤45 ديسيبل | 20 نيوتن | 30 نيوتن |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 أرسمين | 92٪ | ≤45 ديسيبل | 40 نيوتن | 60 نيوتن |
المواصفات العامة لمحرك bldc:
| العنصر | تخصيص |
| نوع اللف | نجمة |
| زاوية تأثير القاعة | 120 درجة زاوية كهربائية |
| رمح نفد | 0.025 مم |
| اللعب الشعاعي | 0.02 مم＠ 450 جم |
| انهاء اللعب | 0.08 مم × 450 جم |
| أقصى قوة شعاعية | 75N ＠ 20mm تشكل شفة |
| أقصى قوة محورية | 15N |
| فئة العزل | الصف ب |
| قوة عازلة | 500VDC لمدة دقيقة واحدة |
| مقاومة العزل | 100MΩ دقيقة ، 500VDC |
مواصفات محرك JK57BLS:
| نموذج | ||||||
| تخصيص | وحدة | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| عدد الطور | مرحلة | 3 | ||||
| عدد الاقطاب | أعمدة | 4 | ||||
| الفولطية | VDC | 36 | ||||
| تصنيف سريع | دورة في الدقيقة | 4000 | ||||
| تصنيف عزم الدوران | نانومتر | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| التصنيف الحالي | أمبير | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| القوة المصنفة | دبليو | 23 | 46 | 92 | 138 | 184 |
| عزم الدوران الاقصى | نانومتر | 0.16 | 0.33 | 0.66 | 1 | 1.32 |
| تيار الذروة | أمبير | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| رجوع EMF | الخامس / كربم | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| ثابت عزم الدوران | نانومتر / أ | 0.074 | 0.073 | 0.07 | 0.07 | 0.068 |
| الدوار القصور الذاتي | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| طول الجسم | مم | 37 | 47 | 67 | 87 | 107 |
| وزن | كلغ | 0.33 | 0.44 | 0.75 | 1 | 1.25 |
| المستشعر | هانيويل | |||||
| فئة العزل | ب | |||||
| درجة الحماية | IP30 | |||||
| درجة حرارة التخزين | -25 درجة مئوية +70 درجة مئوية | |||||
| درجة حرارة التشغيل | -15 درجة مئوية + 50 درجة مئوية | |||||
| رطوبة العمل | ≤ 85٪ ر | |||||
| بيئة العمل | في الهواء الطلق (لا يوجد ضوء شمس مباشر) ، لا يوجد غاز تآكل ، لا غاز قابل للاشتعال ، لا ضباب زيت ، لا غبار | |||||
| ارتفاع | 1000 متر أو أقل |
|||||
كثيرًا ما تطرح أسئلة:
س: ما هي منتجاتك الرئيسية؟
ج: نحن ننتج حاليًا محركات DC مصقولة ، ومحركات تروس DC مصقولة ، ومحركات تروس كوكبية DC ، ومحركات DC بدون فرش ، ومحركات متدرجة ، ومحركات AC ، وعلب تروس كوكبية عالية الدقة.يمكنك عرض مواصفات المحركات المذكورة أعلاه على موقعنا الإلكتروني ويمكنك مراسلتنا عبر البريد الإلكتروني للتوصية بالمحركات المطلوبة وفقًا لمواصفاتك.
س: كيف تختار المحرك المناسب؟
ج: إذا كانت لديك صور أو رسومات للمحرك لتظهرها لنا ، أو إذا كان لديك مواصفات مفصلة مثل الجهد والسرعة وعزم الدوران وحجم المحرك ووضع تشغيل المحرك والحياة المطلوبة ومستوى الضوضاء ، فلا تتردد في إخبارنا بذلك يمكننا أن نوصي بمحرك مناسب وفقًا لمتطلباتك.
س: هل لديك خدمة مخصصة لمحركاتك القياسية؟
ج: نعم ، يمكننا التخصيص وفقًا لمتطلباتك للجهد والسرعة وعزم الدوران وحجم / شكل العمود.إذا كنت بحاجة إلى لحام أسلاك / كبلات إضافية في المحطات أو كنت بحاجة إلى إضافة موصلات أو مكثفات أو EMCs ، فيمكننا أيضًا التصنيع.
س: هل لديك خدمة تصميم محرك منفصلة؟
ج: نعم ، نود تصميم المحرك بشكل منفصل للعميل ، ولكن قد تكون هناك بعض تكاليف تطوير القوالب وتكاليف التصميم.
س: ما هو وقت التسليم الخاص بك؟
ج: بشكل عام ، يستغرق الأمر 15-30 يومًا لمنتجاتنا القياسية العادية وأطول لمنتجاتنا المخصصة.لكننا مرنون للغاية بشأن وقت التسليم ، والذي سيعتمد على الطلب المحدد.
