1. الاستخدام:

يعتبر جهاز اختبار الحمل اللوحي K30 مناسبًا لاختبار معامل التربة الخشنة والحبيبات الدقيقة والطبقة التحتية والقاعدة بعد ملء التربة وضغطها ، ويمكن استخدامه أيضًا لحساب معامل التشوه لتربة الأساس الموحدة.

الثاني.المؤشرات الفنية الاساسية:

1 ، قطر لوحة التحميل: 300 مللي متر

2. نطاق طاقة تحميل الرافعة: 0-6T

3. جاك السكتة الدماغية: 160mm

4 ، قياس الجسر: 3000 مم

5. الضغط المقدر لمضخة الزيت اليدوية: 30Mpa

6 ، نطاق اختبار الضغط: 0-20 ميجا باسكال

7 ، نطاق اختبار التحول: 0-10mm

8 ، استخدام 10 زيت ميكانيكي ، ينطبق على درجة حرارة البيئة 0 --45

ثالثًا ، الهيكل الأساسي:

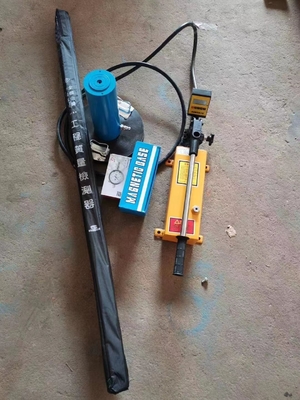

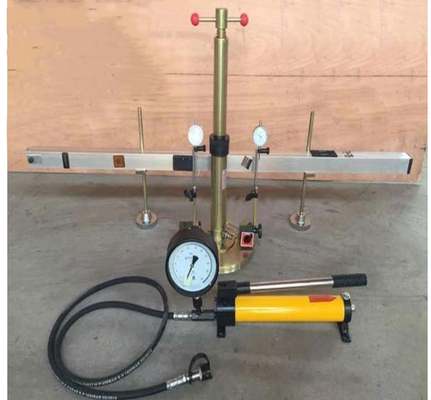

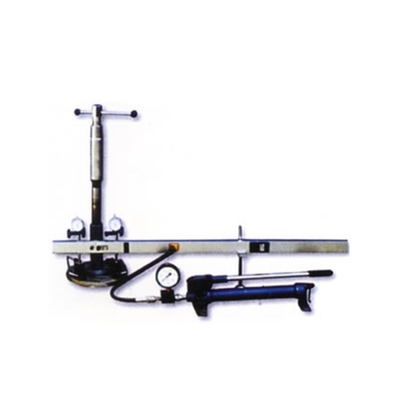

تتكون أداة تحميل اللوحة K30 من نظام التحميل وقياس الجسر وما إلى ذلك.

1. نظام التحميل:

وهي تتألف من لوحة تحميل ، ورافعة ، ومضخة زيت يدوية ، وأنبوب زيت عالي الضغط وما إلى ذلك.قطر الحمولة 300 مم ، السماكة 25 مم ، وخط تحديد المواقع لوضع الرافعة محفور عليها.الحد الأقصى لدفع الرافعة هو 6 أطنان ، والسكتة الدماغية 160 مم ، وارتفاع الرفع لقضيب الرفع 100 مم ، والضغط المقدر لمضخة الزيت اليدوية هو 30 ميجا باسكال.

2. جسر القياس: يتكون من دعامة ، شعاع ، مؤشر قرص ، إلخ ، يمكن رفع الشعاع على طول عمود الدعم لضبط الارتفاع.

رابعا ، طريقة التثبيت:

1 ، الشعاع مثبت بعمود الدعم ، 250 مم من الأرض مناسب ، يجب أن يكون الدعامان مسطحين ، يجب أن يكون العمود في نفس الخط المستقيم ، يجب أن يكون ارتفاع الحزمة على الدعامتين هو نفسه.

2 ، قم بتوصيل مضخة الزيت ، أنابيب الضغط العالي قياس الضغط ، جاك.

3. أدخل العوارض الخارجية في العوارض الداخلية على التوالي وشد المقابض بعد أن تكون في مكانها.

4 ، ارتفاع شعاع الجسر بالكامل على عمود الدعم ، إلى الأرض 300 مم مناسب.

5. قم بتوصيل مقياس الضغط وأنابيب الضغط العالي.

خامسا - العمل التحضيري:

1. ضع لوحة التحميل على نقطة الاختبار المسطحة (يفضل أن تكون بطبقة رقيقة من الغزل الناعم).

2. قم بقيادة الشاحنة مع الاختبار إلى مسافة معينة من نقطة الاختبار ، والتي يجب أن تكون أقل من متر واحد ، واجعل العارضة الخلفية للشاحنة أعلى لوحة التحميل.

3. ضع الرافعة على لوحة التحميل.

4. قم بتثبيت جسر القياس بحيث يكون في وضع متماثل تقريبًا عند نقطة الاختبار.

5. قم بتدوير المسمار اللولبي للرافعة لجعله يتلامس مع العارضة الخلفية للشاحنة.عندما لا يكون الارتفاع كافيًا ، اختبر قضيب التمديد.

6. قم بتثبيت عداد الطلب على دعامة عداد الطلب ، واجعل قضيب قياس مقياس الطلب يسقط عموديًا إلى نقطة قياس الحمل.

السادس.طريقة الاختبار المرجعي:

1 ، بالنسبة إلى لوحة الحمل المستقرة ، أضف أولاً حمولة معينة (0.035 ميجا باسكال) ثم قم بتفريغها ، اقرأ قراءة مؤشر الاتصال على أنها القراءة الأولية للهبوط.

2 ، بالنسبة للحمل المقدر 1 / 8- 1/10 باعتباره هبوط الحمل بعد الإنهاء ، قم بقراءة وتسجيل قوة الحمل وقراءة الهبوط.

ملحوظة: (أ) يعتبر الهبوط قد توقف عندما لا يزيد مقدار الهبوط في دقيقة واحدة عن 1 ٪ من إجمالي مقدار الهبوط الناتج تحت هذا المستوى من قوة الحمل.

(ب) الحمل المقروء من مقياس الضغط هو ضغط الزيت في أسطوانة الرافعة.

3. عندما تتجاوز قوة الحمل الحد الأقصى الفعلي المقدر لضغط التلامس على الموقع ، أو نقطة العائد السفلية للمؤسسة ، سيتوقف الاختبار.

السابع.عملية حسابية:

وفقًا لـ: P = F / S ، أي F = PS ، Ph.Sh = Py.Sy

فتاه - تحميل قوة تحميل لوحة (MPa)

Sh-- - مساحة لوحة التحميل (منطقة K30 للوحة التحميل: 3.14 × 300 × 300 4 مم مربع)

Py - ضغط الزيت في أسطوانة الرافعة (اقرأ من مقياس الضغط ، الوحدة: Mpa)

مساحة الاسطوانة: 3.14 × 40 × 40 4 (مم مربع)

(D = 40 مم) Ph = (Sy / Sh) · Py

نظرًا لأن مقياس حمل اللوحة المسطحة نفسه له وزن معين وهناك مقاومة معينة في النظام ، فيجب تصحيحه أثناء الاختبار.صيغة الحساب كما يلي:

Ph = (Sy / Sh) py + Pc - Pf (Mpa)

تحميل 2Mpa في كل مرة

Pc - ضغط الرافعة والوزن الساكن 30 لوح على لوح التحميل

Pf - ضغط دائرة الزيت ومقاومة المكبس ضد لوحة التحميل

ارسم شدة الحمل ---- منحنى الهبوط وفقًا لكل قيمة شدة حمل (Ph) والانخفاض المقابل (متوسط ​​عدادات الاتصال الثلاثة).وفقًا لهذا المنحنى ، يتم العثور على قوة الحمل عند مقدار هبوط معين ، ثم يتم حساب معامل الأساس K بالصيغة التالية.

K = قوة الحمل (Mpa) / هبوط (سم)

ثامنا.الاحتياطات والصيانة

1 ، يجب أن يظل مقياس الضغط نظيفًا ، ولا يسحب عداد الطلب أو يؤثر ، ولا يمكن أن يلتصق جزء قضيب القياس بالغبار والزيت ، ومقياس الاتصال الهاتفي ، ولا يستخدم مقياس الضغط ، لتغطية الغطاء البلاستيكي ، ويوضع في الأماكن المغلقة الجافة مكان لمنع الكراك.مقاوم للرطوبة

2. يجب استكمال الزيت الهيدروليكي لمضخة الزيت بانتظام بالزيت رقم 10.يكون موضع فتحة التزود بالوقود في ذيل كتلة الأسطوانة ، وسعة تخزين الزيت 1 لتر.

3 ، قبل الاختبار ، يجب تشديد العجلة اليدوية ، وليس فضفاضة.

4 ، اختبار ، يجب أن يكون قضيب قياس الطلب عموديًا على مستوى لوحة التحميل ، يجب أن يكون القطر هو نفسه.

5. يجب أن تكون المسافة بين عجلة الشاحنة المستخدمة كرد فعل ومركز الرافعة أكبر من متر واحد.

ملاحظة: 1. قبل الضغط على مضخة الزيت ، تحقق من وجود هواء في النظام.إذا كان هناك ، يرجى إفراغ الهواء من فتحة فتحة جاك وانتظر حتى لا توجد فقاعة في الأنبوب (للزيت).

2. إذا كانت درجة الحرارة المحيطة أقل من 0 في هذه الفترة ، يتم استخدام الزيت الهيدروليكي رقم 10 للطيران (SY1131 - 76) ، ولا يُسمح بخلط أنواع الزيت الأخرى.

3. ارتفاع المسمار اللولبي لا يمكن أن يتجاوز خط العلامة.
