نظام قياس بصري عالي الدقة لقياس دقة أبعاد المنتج

نظام قياس بصري عالي الدقة لقياس دقة أبعاد المنتج

عرض المنتج:

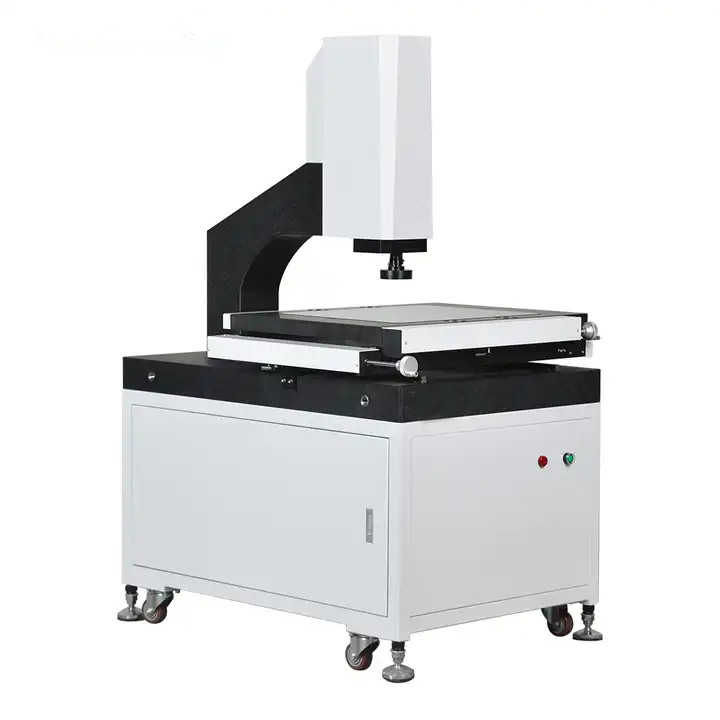

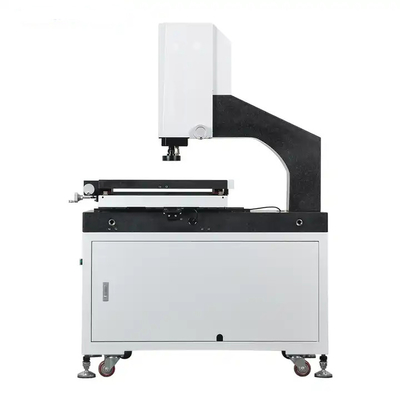

آلة القياس المرئية هي أداة تستخدم للقياس الدقيق للأبعاد المادية ، بدقة تصل إلى ميكرومتر.إنها أداة قياس بصرية تستخدم كاميرا لالتقاط صور لقطع العمل ، وتحليل بكسلات الصورة ، وحساب الأبعاد ثنائية الأبعاد باستخدام برنامج القياس.

إن آلة القياس المرئية من سلسلة GSK هي نموذج شائع تم تصميمه وتطويره من قبل شركتنا لتطبيقات قياس الأبعاد ثنائية الأبعاد الدقيقة والمستخدمين النهائيين في صناعات مختلفة مثل القوالب ، والإلكترونيات ، وأشباه الموصلات ، والقولبة بالحقن ، ومنتجات 3C ، والطبية ، والطيران ، إلخ. إنها أداة مهمة تستخدم في عملية مراقبة الجودة لمنتجك ، مما يضمن دقة أبعاد منتجك ويجعله أكثر تنافسية.

نموذج GSA-T56 هو النموذج الأكثر استخدامًا لإنتاج الأجزاء الدقيقة في معظم المصانع.مناسبة لقياس الكميات الصغيرة من العينات.يتيح التحكم اليدوي ثلاثي المحاور مع البرامج سهلة الاستخدام للمشغلين إدارة واستخدام الماكينة في فترة زمنية قصيرة.

صفة مميزة:

باستخدام الجرانيت عالي الدقة والمستقر كقاعدة وعمود ، مستشعر خطي عالي الدقة 3 محاور 0.0005 مم

---- ضمان الأداء العالي والدقة لكل آلة.

اعتماد سكة التوجيه الخطية HIWIN وقضيب التوجيه الخطي عالي الدقة ، جنبًا إلى جنب مع منضدة عمل الألمنيوم ومعالجة السطح المؤكسد الصلبة.

---- ضمان الأداء الديناميكي العالي واستخدام دورة الحياة الطويلة للآلة.

استخدام صندوق التحكم الأساسي المتكامل المطور حديثًا للشركة للمقياس الخطي والتحكم في الضوء ونقل إشارة مسبار اللمس.

---- ضمان سهولة الأسلاك والصيانة.يزيد بشكل كبير من استقرار الآلة.

مصباح كفاف LED قابل للبرمجة مع مسار ضوء متوازي لتجنب تشوه الصورة.

---- ضمان دقة القياس.

يتحكم البرنامج المكون من 8 مقاطع في الأضواء الدائرية LED ، مما يوفر زوايا إضاءة متعددة وسطوعًا.

---- مناسبة لأجزاء من مختلف الأشكال والمواد.

يمكن تسجيل معلمات الإضاءة في برنامج قياس الأجزاء ، ولا يحتاج المستخدمون إلى تعديلها أثناء عملية القياس.

---- ودية ومريحة للاستخدام.



طريقة التوجيه الخطي HIWIN





مرحلة عمل الألمنيوم والأنودة الصلبة









صندوق التحكم الأساسي المتكامل

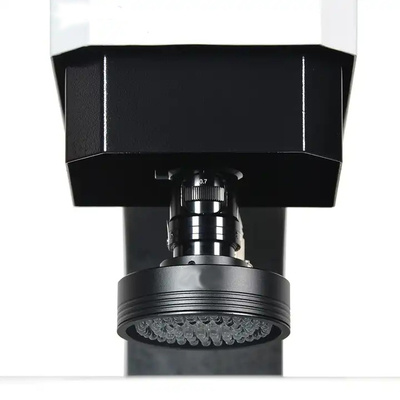

مجموعة إضاءة متوازية LED متعددة الوظائف



.



3 محاور 0.5um موازين خطية القرار





كاميرا CCD عالية الدقة من الدرجة الصناعية





نموذج		جهاز GSA-T56	جهاز GSA-T57	جهاز GSA-T58	جهاز GSA-T59
الأبعاد (مم) (L × W × H)		550 * 540 * 930	600 * 740 * 980	700 * 840 * 980	800 * 940 * 980
نطاق القياس (مم) (X × Y × Z)		200 * 100 * 150	300 * 200 * 200	400 * 300 * 200	500 * 400 * 200
دقة القياس (ميكرومتر)		2.5 + لتر / 100			3.0 + لتر / 100
التكرار (ميكرومتر)		2.5			3
الوزن (كجم)		140	190	240	290
الصورة والقياس	آلة تصوير	كاميرا CCD عالية الدقة من الدرجة الصناعية
	عدسة	0.7 ~ 4.5X عدسة زووم مبعثرة يدويًا مع إمكانية تكرار عالية
	تكبير	18 ~ 195 مرة
	مجال الرؤية	8.1 مم ~ 1.3 مم
	مسافة العمل	80 ملم
دقة المقياس الخطي		0.5 ميكرومتر (0.1 ميكرومتر اختياري)
نظام القيادة		X / Y / Z التحكم اليدوي
إضاءة		LED 8 أقسام قابلة للبرمجة / ضوء سطح حلقة مفردة المقطع ، ضوء كفاف LED متوازي







دعم الملحقات الخارجية المتعددة
