تفاصيل المنتج:
|
| ضمان: | سنة واحدة | مكان المنشأ: | دونغقوان ، الصين |
|---|---|---|---|
| السكتة الدماغية (X * Y * Z ، مم): | 300 * 200 * 150 | البعد (L) x (W) x (H): | ٦٧٠ × ٦٦٠ × ٩٥٠ |
| التكبير الكلي: | 140-1400X | الوزن (كجم): | 230 |
| هدف: | 5X ، 10 X ، 20X ، 50X | دقة: | مثال ، y ≤ (2.5 + L / 200) ميكرومتر |
| تسليط الضوء: | نظام قياس الفيديو,نظام القياس البصري |
||

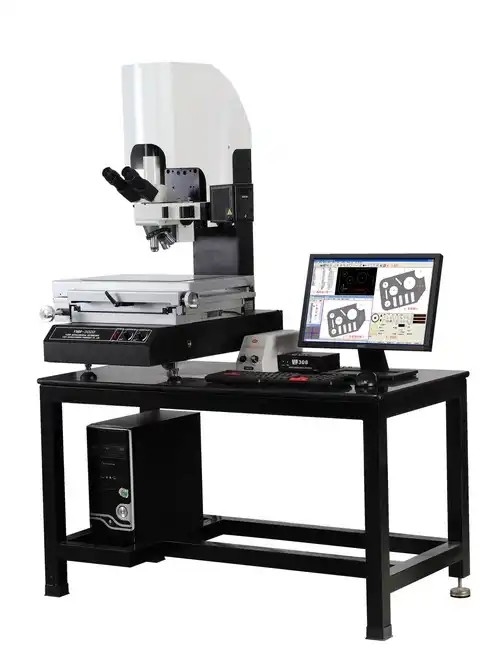

آلة قياس فيديو رقمية معتمدة من CE ، تكبير حتى 2800
عرض المنتج:
آلة قياس الفيديو الرقمية من سلسلة GSA-23J ، هي بحث وتطوير جديد لشركتنا لأداة قياس صناعية ذات معدل عالٍ ومستوى ميكرون.إلى جانب تقنية الكشف المجهري القوية ، فقد تم استخدامها على نطاق واسع في المجالات التالية: 1.يستخدم كمجهر مراقبة ، باستخدام طريقة مقارنة لاختبار تشطيب سطح قطعة العمل ، وتحديد عينة خام المعادن ، واختبار الطباعة الفوتوغرافية ، وفحص ألياف النسيج ، وما إلى ذلك. 2. قم بقياس الطول في الإحداثيات الديكارتية.مثل قياس الملعب ، مسافة سطح القاعدة ، مسافة الخط ، عرض الخط ، عرض الفتحة ، عرض التماس ، من خلال قطر الفتحة.3 ، قياس الزاوية ، مثل الاتصال الهاتفي ، القالب ، المقياس ، قالب الحفر والأجزاء الهيكلية المعقدة الأخرى لقياس الزاوية.4. آلة قياس الفيديو الرقمية سلسلة GSA-23J هي أداة قياس صناعية ذات معدل عالٍ ومستوى ميكرون تم تطويرها حديثًا من قبل شركتنا.إلى جانب تقنية الكشف المجهري القوية ، فقد تم استخدامها على نطاق واسع في المجالات التالية: 1.يستخدم كمجهر مراقبة ، باستخدام طريقة مقارنة لاختبار تشطيب سطح قطعة العمل ، وتحديد عينة خام المعادن ، واختبار الطباعة الفوتوغرافية ، وفحص ألياف النسيج ، وما إلى ذلك. 2. قم بقياس الطول في الإحداثيات الديكارتية.مثل قياس الملعب ، مسافة سطح القاعدة ، مسافة الخط ، عرض الخط ، عرض الفتحة ، عرض التماس ، من خلال قطر الفتحة.3 ، قياس الزاوية ، مثل الاتصال الهاتفي ، القالب ، المقياس ، قالب الحفر والأجزاء الهيكلية المعقدة الأخرى لقياس الزاوية.4. مع الكمبيوتر وبرامج القياس القوية ، لا يوجد فقط المجاهر ، ولكن أيضًا نظام القياس المرئي ، يمكنه تحقيق إدارة بيانات القياس الاحترافية.باستخدام الكمبيوتر وبرامج القياس القوية ، لا يمكن للميكروسكوب فحسب ، بل أيضًا نظام القياس المرئي ، تحقيق إدارة احترافية لبيانات القياس.
| نموذج | GSA-23J | GSA-24J | GSA-25J | ||
| السكتة الدماغية (X * Y * Z ، مم) | 300 * 200 * 150 | 400 * 300 * 150 | 500 * 400 * 150 | ||
| سعة التحميل | تقريبا.15 كجم | تقريبا.20 كجم | تقريبا.30 كجم | ||
| البعد (L * W * H، مم) | ٦٧٠ × ٦٦٠ × ٩٥٠ | 720 * 950 * 1020 | 800 * 1040 * 1020 | ||
| وزن الجهاز (كجم) | 230 | 315 | 500 | ||
| الدقة E1 * | مثال ، y ≤ (2.5 + L / 200) ميكرومتر | ||||
| دقة E2 * | Exy ≤ (3.5 + L / 300) ميكرومتر | ||||
| دقة | 0.5 ميكرومتر | ||||
|

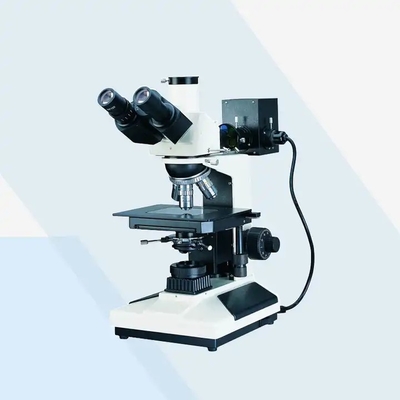

مجهر آلة تصوير |
1.3 ميجا بكسل كاميرا CCD ملونة | ||||
| النظام البصري | نظام بصري مصحح إلى ما لا نهاية | ||||
| العدسة | WF / 10x (Ø22 مم) | ||||
| موضوعي | معيار | خياري | |||
| PL 5X ، 10X ، 20X ، 50X | PL L100X | ||||
| الأنف | أنف خماسية مائلة لحقل مشرق | ||||
|
نظام التركيز |
الضبط الخشن والدقيق المحوري ، مسافة الضبط الخشنة 32 مم ، دقة الضبط الدقيق: 0.002 مم ، مع جهاز ضبط متوتر لمنع الانزلاق. | ||||
|
نظام الإضاءة |
6V 30W / 12V 50W الهالوجين والسطوع قابل للتعديل. | ||||
| الحجاب الحاجز الميداني المتكامل ، وفتحة الحجاب الحاجز ، والمستقطب pullerty | |||||
| مزود بزجاج مصنفر ، مرشحات صفراء / خضراء / زرقاء | |||||
| تكبير الفيديو | 140 ~ 1400x (الهدف * 1/2 `` كاميرا بجهاز اقتران الشحنات) | ||||
| حد ارتفاع قطعة العمل | 150 ملم | ||||
| مزود الطاقة | AC110V / 60 هرتز ، 220 فولت / 50 هرتز | ||||
