تفاصيل المنتج:
|

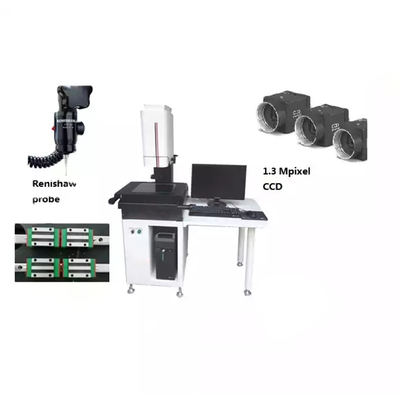

| التكبير البصري: | 0.7-4.5X | مسبار اختياري: | Renishaw MCP PROBE |
|---|---|---|---|
| دقة المقياس الخطي: | 0.5 ميكرومتر | سفر المحور Z (مم): | 150 (يمكن تخصيصها إلى 300 مم) |
| برمجة: | برمجيات قياس مطورة ذاتياً | ضمان: | سنة واحدة |
| تسليط الضوء: | نظام قياس الرؤية 60 هرتز,نظام قياس الرؤية 0.7X,جهاز القياس البصري 4.5X |
||

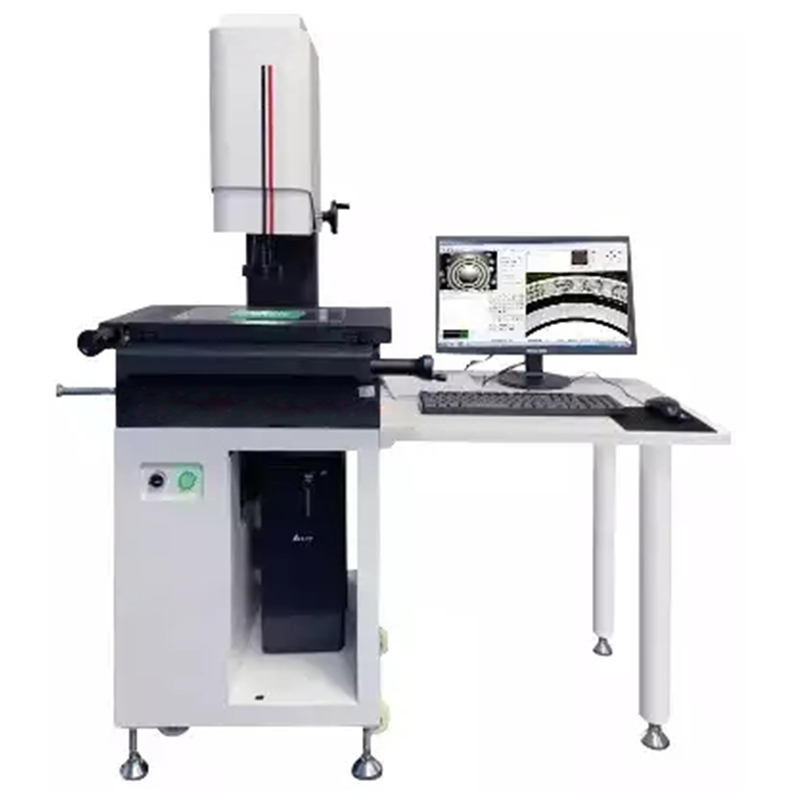

نظام قياس الرؤية ثنائي الأبعاد ثلاثي الأبعاد أداة القياس البصري
مبدأ:
أداة قياس الصورة اليدوية هي استخدام عدسة موضوعية للتكبير لتكبير الكائن المقاس ، من خلال جهاز الكاميرا الصناعية CCD لإدخال الصورة في الكمبيوتر ، يتم نقل الصورة المكبرة للكائن المقاس إلى برنامج القياس ، لعدم الاتصال ، الكشف الفعال عن مختلف القياسات الهندسية لقطعة العمل المعقدة.
مواصفات المنتج:
بالمقارنة مع أداة قياس الصورة الأوتوماتيكية ، فإن المحاور الثلاثة لأداة قياس الصورة الأوتوماتيكية مدفوعة بمحركات ، والتي يمكن أن تحقق القياس التلقائي.أداة قياس الصورة اليدوية ثلاثة محاور بواسطة قياس التحكم اليدوي للمشغل.العيب هو أن سرعة القياس بطيئة ، ودقة القياس المتكررة ضعيفة ؛المزايا منخفضة التكلفة ، والتشغيل بدون برمجة ، وأكثر ملاءمة لاختبار منتج واحد.مع تطور تقنية التحكم الآلي ، تم استبدال أداة قياس الصورة اليدوية بأداة قياس الصورة الأوتوماتيكية.
استعمال:
إنها مناسبة للقياس غير المتصل لأجزاء الختم والأجزاء البلاستيكية والأغشية الرقيقة وسهلة التشوه وسهلة التلف وصغر حجم قطعة العمل ، مثل المطاط والبلاستيك والأجهزة والساعات والصناعات الخفيفة وغيرها من الصناعات.
تحديد:
| نموذج | دليل GSKA-1510 | GSKA-2010 دليل | GSKA-3020 دليل | GSKA- 4030 دليل |
| الحجم الرئيسي | 700 * 560 * 850 مم | 700 * 560 * 850 مم | 850 * 600 * 900 مم | 970 * 670 * 940 ملم |
| حجم منصة معدنية | 345 * 250 ملم | 345 * 250 ملم | 450 * 350 ملم | 650 * 350 مم |
| حجم منصة الزجاج | 220 * 150 مم | 220 * 150 مم | 340 * 240 مم | 480 * 370 ملم |
| ضربة دافعة حقيقية | 150 * 100 * 120 ملم | 200 * 100 * 130 ملم | 300 * 200 * 150 ملم | 400 * 300 * 150 مم |
| وزن | 130 كجم | 140 كجم | 200 كجم | 250 كجم |
| أسفل الجهاز | 00 مستوى الجرانيت | |||
| الدقة الخطية | (3 + L / 75) ميكرومتر | |||
| إضاءة السطح | شكل حلقة LED مصدر ضوء بارد فائق السطوع (إضاءة قابلة للتعديل) | |||
| الخطوط العريضة مشرقة | ضوء استدارة فائقة السطوع LED (إضاءة قابلة للتعديل) | |||
| حساب وحساب الوظيفة | برنامج نظام قياس الدقة REICA 2.5D | |||
| قوة التحليل | 0.001 مم | |||
| كرر الدقة | 0.002 مم | |||
| اتفاقية مكافحة التصحر | SONYchip1 / 3 لون CCD | |||
| العدسة | 0.5X (يمكن اختيار 1X ، 2x) | |||
| زجاج وجوه | 0.7X ~ 4.5X عامل التضخيم 20X ~ 120X | |||
| مزود الطاقة | AC90 ~ 264 فولت 50/60 هرتز | |||
| حمل | 30 كجم | |||
الجدول المقترح: قدرة التحميل 350 كجم ؛البعد (L * W * H): 1000 × 600 × 500 (مم)
خدماتنا:
ملتزمون بتقديم منتجات عالية الجودة وخدمات مرضية لعملائنا.نحن ننظر إلى خدمة ما بعد البيع بالأهمية التي تستحقها.
إذا كنت تواجه مشكلة ، اسمح لمعرفتنا بمنتجاتنا وخبرتنا الجماعية بتقليل الإزعاج.
نحن نقدم لك دعم بدء التشغيل ، وخدمات القياس ، والصيانة ، والإصلاحات ، والترقيات ، والتعديلات التحديثية.يمكنك الاعتماد علينا.
نكرس أنفسنا لتقديم الدعم الفني المستمر والخدمات بما في ذلك على سبيل المثال لا الحصر ما يلي:
1. التحكم في العملية وتعزيزها.
2. تدريب وتطوير الآلات.
3. الآلات والمقاييس والمبيعات والخدمات.
4. أخصائي صيانة وإصلاح وتجديد.
5. الاستشارات والخدمات الاستشارية.
6. الدعم الفني عبر الإنترنت.
7. التدريب في الموقع وخدمة ما بعد البيع من قبل موزعينا في جميع أنحاء العالم.
خدمات الدعم لدينا هي بشكل أساسي على بروجيكتور ، نظام قياس الفيديو (VMS) ، نظام قياس الإحداثيات (CMS) ، أداة الضبط المسبق ، مقياس التداخل للضوء الأبيض ، أداة قياس الارتفاع ، المقياس الخطي ، القراءة الرقمية ، IC ، برنامج القياس.
