تفاصيل المنتج:
|
| هدف: | 10x (مراقبة) ، 40x (قياس) | إخراج البيانات: | طابعة مدمجة ، واجهة RS232 |
|---|---|---|---|
| التكبير الكلي: | 100 ضعف ، 400 ضعف | يسكن الوقت: | 0 ~ 60 ثانية |
| Max. الأعلى. Height of Specimen ارتفاع العينة: | 100 ملم | ضمان: | سنة واحدة |
| تسليط الضوء: | مقياس التحمل الرقمي الصغير فيكرز,مقياس التحمل الرقمي للبرج اليدوي,جهاز اختبار صلابة فيكرز OEM |
||

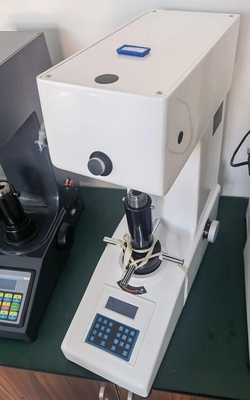

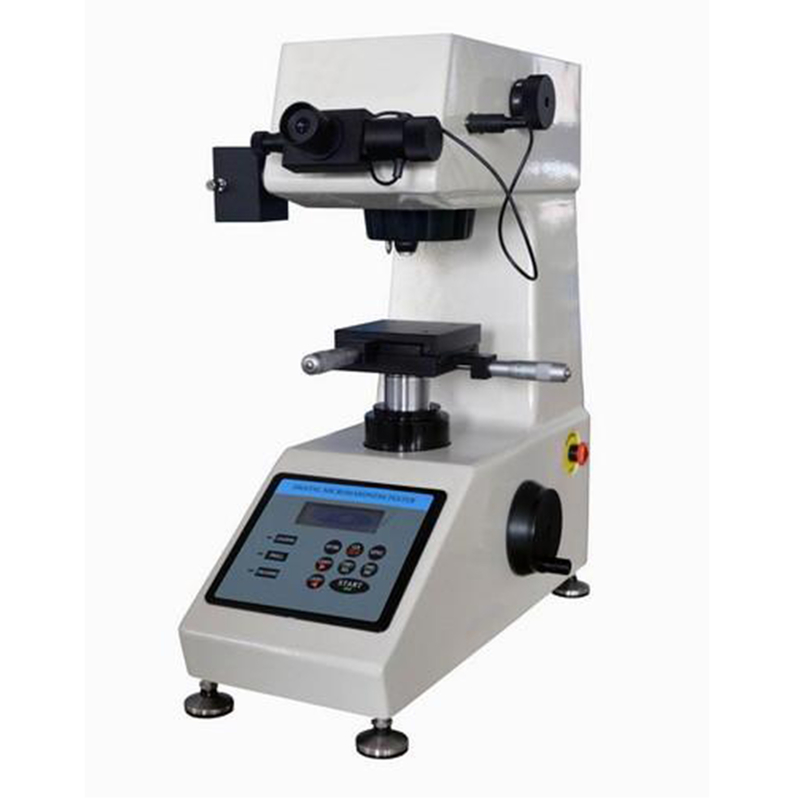

OEM Micro Vickers Durometer Durometer / Digital Durometer برج يدوي
مواصفات المنتج:
يستخدم جهاز اختبار الصلابة الرقمي GSKA-452H Digital Micro Vickers تصميمًا دقيقًا فريدًا لميزات البصريات والميكانيكا والكهرباء ، مما يجعل صورة المسافة البادئة أكثر وضوحًا ، ويحصل على قياسات أكثر دقة.
مع العدسة الرقمية للقياس ، لا حاجة لفحص الجدول أو إدخال قطري المسافة البادئة ، يمكن أن تظهر مباشرة وضع الاختبار ، وقوة الاختبار ، وطول المسافة البادئة ، ووقت السكون ، وأرقام الاختبار ومقياس التحويل.
طالما اضغط على زر العدسة بعد قياس طول المسافة البادئة ، يمكن أن تحصل تلقائيًا على قيمة الصلابة وتظهر على الشاشة.
يمكن طباعة نتائج الاختبار بواسطة الطابعة المدمجة ، وبواجهة RS232 للاتصال بالكمبيوتر.
متاح لتثبيت أداة إدخال Knoop الاختيارية لقياس صلابة Knoop.
دعم لتجهيز جهاز قياس فيديو LCD اختياري ونظام القياس التلقائي للصور CCD.
مدى التطبيق:
مناسبة للمعادن الحديدية ، والمعادن غير الحديدية ، والأقسام الرقيقة IC ، والطلاء ، والمعادن الرقيقة ؛الزجاج والسيراميك والعقيق والأحجار الكريمة والمقاطع البلاستيكية الرقيقة ، إلخ ؛اختبارات الصلابة مثل تلك التي يتم إجراؤها على العمق والشبه المنحرف للطبقات المتفحمة وإخماد الطبقات الصلبة.
المواصفات الفنية:
| نموذج | GSKA-452H | |
| قوة الاختبار | غف | 10gf ، 25gf ، 50gf ، 100gf ، 200gf ، 300gf ، 500gf ، 1000gf |
| ن | 0.098 ش ، 0.246 ش ، 0.49 ش ، 0.98 ش ، 1.96 ش ، 2.94 ش ، 4.90 ش ، 9.80 ش | |
| نطاق الاختبار | 1HV ~ 2967HV | |
| وضع الاختبار | هف [، هك | |
| طريقة التحميل | تلقائي (تحميل / إسكان / تفريغ) | |
| برج | برج يدوي | |
| مقياس التحويل | هونج كونج ، HRA ، HRB ، HRC ، HRD ، HRG ، HRK ، HR15N ، HR30N ، HR45N ، HR15T ، HR30T ، HR45T ، HBW | |
| إخراج البيانات | طابعة مدمجة ، واجهة RS232 | |
| هدف | 10x (مراقبة) ، 40x (قياس) | |
| العدسة | 10x | |
| التكبير الكلي | 100 ضعف ، 400 ضعف | |
| القرار | 0.0625 ميكرومتر | |
| يسكن الوقت | 0 ~ 60 ثانية | |
| مصدر ضوء | لمبة الهالوجين | |
| جدول اختبار XY | الحجم: 100 × 100 مم ؛السفر: 25 × 25 مم ؛القرار: 0.01 مم | |
| الأعلى.ارتفاع العينة | 100 ملم | |
| حُلقُوم | 98 ملم | |
| مزود الطاقة | AC220V / 50Hz / 1Ph ، AC110V / 60Hz / 1Ph | |
| تنفيذ المعيار | ISO 6507 ، ASTM E384 ، JIS Z2244 ، GB / T 4340.2 | |
| البعد | 480 × 325 × 545 مم ، أبعاد التعبئة: 600 × 360 × 800 مم | |
| وزن | الوزن الصافي: 31 كجم ، الوزن الإجمالي: 44 كجم |
|
تتكون طريقة اختبار صلابة فيكرز من وضع مسافة بادئة لمواد الاختبار بمؤشر ماسي ، على شكل هرم قائم بقاعدة مربعة وزاوية 136 درجة بين الوجوه المتقابلة المعرضة لحمولة من 1 إلى 100 كجم.يتم تطبيق الحمل الكامل عادة لمدة 10 إلى 15 ثانية.
يتم قياس قطري المسافة البادئة المتروكة على سطح المادة بعد إزالة الحمل باستخدام مجهر ويتم حساب متوسطهما.يتم حساب مساحة السطح المائل للمسافة البادئة.صلابة فيكرز هي الحاصل الناتج عن قسمة حمولة kgf على مساحة المسافة البادئة بالملمتر المربع.
عندما يتم تحديد متوسط القطر للمسافة البادئة ، يمكن حساب صلابة Vickers من الصيغة ، ولكنها أكثر ملاءمة لاستخدام جداول التحويل.
يجب الإبلاغ عن صلابة فيكرز مثل 800 HV / 10 ، مما يعني أن صلابة Vickers تبلغ 800 ، تم الحصول عليها باستخدام قوة 10kgf.تعطي العديد من إعدادات التحميل المختلفة أرقام صلابة متطابقة عمليًا على مادة موحدة ، وهو أفضل بكثير من التغيير التعسفي للمقياس باستخدام طرق اختبار الصلابة الأخرى.
تتمثل مزايا اختبار صلابة Vickers في إمكانية أخذ قراءات دقيقة للغاية ، ويستخدم نوع واحد فقط من indenter لجميع أنواع المعادن والمعالجات السطحية.على الرغم من كونها قابلة للتكيف تمامًا ودقيقة للغاية لاختبار أنعم وأصعب المواد ، إلا أن آلة Vickers هي وحدة قائمة على الأرض أغلى من ماكينات Brinell أو Rockwell ، في ظل أحمال متفاوتة.
خدمات دعم العملاء:
Ø التثبيت
Ø التدريب (تدريب موظفي العملاء)
Ø المعايرة
Ø الصيانة الوقائية
Ø قطع غيار
Ø المساعدة عبر الهاتف أو الإنترنت
Ø التشخيص والإصلاح في الموقع / التشخيص والإصلاح عبر الإنترنت
