تفاصيل المنتج:
|
| عدسة التكبير: | عدسة زووم 0.7－4.5X (ضوء متحد المحور اختياري) | نسبة تكبير الصورة: | 30－230X |
|---|---|---|---|
| مسافة العمل: | 82 ملم | القرار: | 0.0001 ملم |
| التكرار: | 1.5um | ضمان: | سنة واحدة |
| تسليط الضوء: | آلة القياس البصري Stampings,آلة قياس بصرية 0.7x,آلة قياس بصرية 4.5X |
||

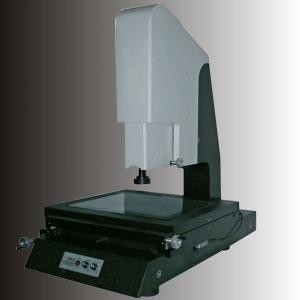

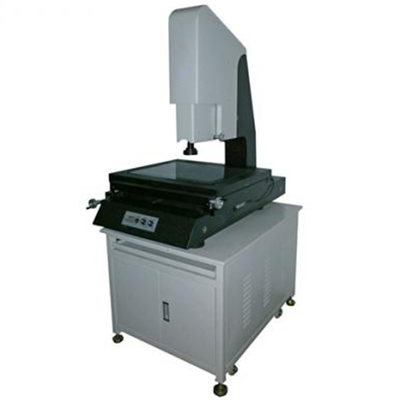

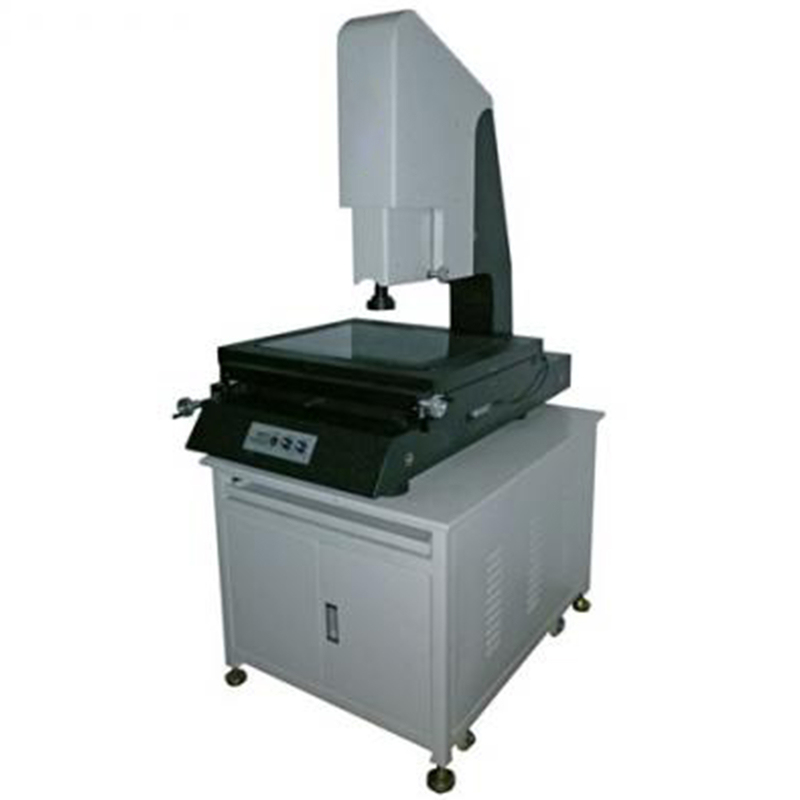

آلة قياس بصرية ثنائية الأبعاد يدوية نصف أوتوماتيكية ، عدسة تكبير 0.7 × 4.5 ×
مقدمة عامة لآلة قياس الرؤية:
● آلة قياس الرؤية هذه عبارة عن معدات قياس طول متطورة تدمج التقنيات مثل الميكانيكا الدقيقة ، وتكنولوجيا البصريات ، والتكنولوجيا الإلكترونية ، إلخ.
● تم تصميم نظام قياس الرؤية هذا وتصنيعه وتطبيقه على نطاق واسع للمنتجات المعدنية ، والإلكترونيات ، والقولبة ، وثنائي الفينيل متعدد الكلور ، وقطعة الضغط ، والموصل ،
الآلات ، والمتر ، والساعة ، والهاتف الخلوي ، وشاشات الكريستال السائل ، والصناعات الخفيفة ، والمستخدمين مثل الجامعة ، والكلية ، ومؤسسة البحث.
● آلة الرؤية هذه ذات كفاءة عالية في قياس مختلف الأجزاء المعقدة وغير المنتظمة فيما يتعلق بحجم الكنتور ، وشكل سطح الأدوات ، والأجزاء ، والمكونات مثل لوحة العينة ، وقطعة الضغط ، والكاميرات ، والمسمار ، والعتاد ، وقاطع الملف الشخصي ، والتنصت ، والقولبة ، وأجزاء الهاتف الخلوي .
● يتم تطبيق نظام الرؤية هذا بشكل أساسي لأغراض قياس الصور ثنائية وثلاثية الأبعاد مع أداء جيد لتحقيق نتيجة المقارنة من نتائج القياس الفعلية مع الهدف المصمم وتحقيق أغراض القياس والفحص والمعايرة وكذلك إجراء الهندسة العكسية.
آلة قياس الرؤية التطبيق الصناعي:
يتم تطبيق نظام قياس الرؤية ثنائية الأبعاد هذا على نطاق واسع للصناعات والمنتجات على النحو التالي:
LCD ، LED ، PCB ، Stampings ، إلكترونيات ، موصل ، قولبة ، أجهزة ، ساعة ، إلخ.
الميزة والأداء:
1. تم تقديم قاعدة رخامية عالية الدقة مع عمود صندوق شديد الصلابة وتوفير مقعد عمل مستقر للغاية لآلة قياس الرؤية ثنائية الأبعاد بالكامل.
2. يعتمد نظام الحركة سكة منزلقة على شكل V بدقة عالية مع خطية عالية والتي يمكن أن تحقق أعلى دقة في الاختبار.
3. تم تجهيز كاميرا 600TVA CCD ذات المعيار الصناعي الملون هنا للإجابة على المتطلبات العالية.
4. قابل للبرمجة 3 حلقات 8 مناطق LED سطح بارد مصدر الضوء ، مصباح حافة المحور المباشر (ضوء متحد المحور اختياري) ؛
5. مقياس بصري عالي الدقة مجهز بدقة تصل إلى 0.001 مم.
6. يمكن لبرمجيات القياس المطورة بشكل مستقل أن تحقق طريقة برمجة سهلة يدويًا.
المعلمات التقنية لآلة قياس الرؤية:
| نموذج | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| قياس السفر | |||||
| إكس أكسيس ترافيل | 200 ملم | 300 ملم | 400 ملم | ||
| السفر المحور ص | 100 ملم | 200 ملم | 300 ملم | ||
| Z -Axis Travel (اختياري) | 150 ملم | 150 ملم | 150 ملم | ||
| مقعد العمل | |||||
| مقعد سبائك الألومنيوم | 360 × 260 مم | 570 × 355 ملم | 670 × 460 مم | ||
| مقعد زجاجي | 260 × 160 ملم | 354 × 254 ملم | 459 × 359 ملم | ||
| الحاملة | 30 كجم | 50 كجم | 50 كجم | ||
| نظام الرؤية والقياس | |||||
| اتفاقية مكافحة التصحر | كاميرا ملونة عالية الدقة مع 600TVA | ||||
| عدسة التكبير | عدسة زووم 0.7－4.5X (ضوء متحد المحور اختياري) | ||||
| نسبة تكبير الصورة | 30－230X | ||||
| مسافة العمل | 82 ملم | ||||
| دقة | 0.0001 ملم | ||||
| التكرار | 1.5um | ||||
| دقة القياس (ميكرومتر) |
المحور XY ≦ (3 + L / 200) أم ، المحور Z (قياس الرؤية) ≦ (5 + L / 200) أم |
||||
| الإجمالي (مم) | 900 × 720 × 1700 | 980 × 620 × 1600 | 1130 × 750 × 1600 | ||
| الوزن الإجمالي (كجم) | 160 كجم | 230 كجم | 320 كجم | ||
| نظام الإضاءة | إضاءة سطحية 3 حلقات 8 مناطق قابلة للبرمجة وضوء حافة | ||||
| مدخلات الطاقة | 220 فولت ± 10٪ (تيار متردد) 50 هرتز |
||||
خدمات دعم العملاء:
Ø التثبيت
Ø التدريب (تدريب موظفي العملاء)
Ø المعايرة
Ø الصيانة الوقائية
Ø قطع غيار
Ø المساعدة عبر الهاتف أو الإنترنت
Ø التشخيص والإصلاح في الموقع / التشخيص والإصلاح عبر الإنترنت
