تفاصيل المنتج:
|
| تكبير متعدد (شاشة 17 بوصة): | 20 × 120 × ، 30 × 225 × | اتفاقية مكافحة التصحر: | ملونة ، 1/3 بوصة 8000000 بكسل |
|---|---|---|---|
| مسافة العمل: | 82 ملم | القرار: | 0.0001 ملم |
| التكرار: | 1.5um | ضمان: | سنة واحدة |
| تسليط الضوء: | آلة قياس الفيديو 120x,آلة قياس الفيديو 225x,آلة قياس الرؤية CNC |
||

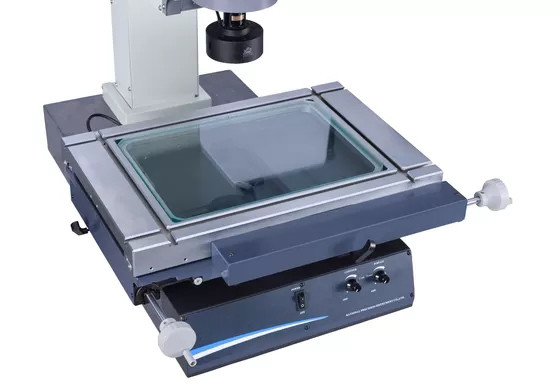

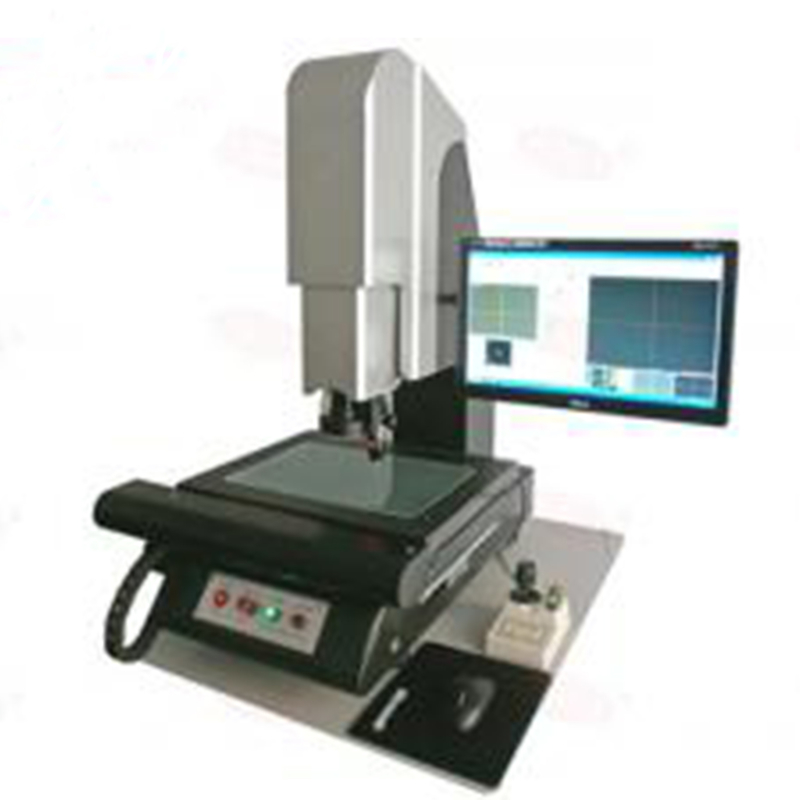

آلة قياس الفيديو لمعمل التحكم بالكمبيوتر ، آلة قياس الرؤية البصرية باستخدام الحاسب الآلي
التطبيق مع آلة قياس الفيديو:
تم تصميم آلة قياس CMM الأوتوماتيكية للقيام بقطعة عمل ثلاثية الأبعاد على المنحدر ، دائري ،الخندق ، الأعمدة ، الكرة ، البعد ، لطيف
الثقوب وكذلك الأشكال الهندسية مثل المسافة بين العناصر والزوايا.ويستخدم على نطاق واسع في الآلات والإلكترونيات ،
التجهيزات المتنقلة والأجهزة المنزلية ، الموصل ، وتركيبات الماكينة ، والتركيبات الدقيقة ، والبلاستيك ، والأجهزة ، والحقول المحيطة بالكمبيوتر وما إلى ذلك
وغيرها من الصناعات.
الميزة والأداء:
1. تم تقديم قاعدة رخامية عالية الدقة مع عمود صندوق شديد الصلابة وتوفير مقعد عمل مستقر للغاية لآلة قياس الرؤية ثنائية الأبعاد بالكامل.
2. يعتمد نظام الحركة سكة منزلقة على شكل V بدقة عالية مع خطية عالية والتي يمكن أن تحقق أعلى دقة في الاختبار.
3. تم تجهيز كاميرا 600TVA CCD ذات المعيار الصناعي الملون هنا للإجابة على المتطلبات العالية.
4. قابل للبرمجة 3 حلقات 8 مناطق LED سطح بارد مصدر الضوء ، مصباح حافة المحور المباشر (ضوء متحد المحور اختياري) ؛
5. مقياس بصري عالي الدقة مجهز بدقة تصل إلى 0.001 مم.
6. يمكن لبرمجيات القياس المطورة بشكل مستقل أن تحقق طريقة برمجة سهلة يدويًا.
المعلمات التقنية لآلة قياس الرؤية:
| نموذج | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| قياس السفر | |||||
| إكس أكسيس ترافيل | 200 ملم | 300 ملم | 400 ملم | ||
| السفر المحور ص | 100 ملم | 200 ملم | 300 ملم | ||
| Z -Axis Travel (اختياري) | 150 ملم | 150 ملم | 150 ملم | ||
| مقعد العمل | |||||
| مقعد سبائك الألومنيوم | 360 × 260 مم | 570 × 355 ملم | 670 × 460 مم | ||
| مقعد زجاجي | 260 × 160 ملم | 354 × 254 ملم | 459 × 359 ملم | ||
| الحاملة | 30 كجم | 50 كجم | 50 كجم | ||
| نظام الرؤية والقياس | |||||
| اتفاقية مكافحة التصحر | كاميرا ملونة عالية الدقة مع 600TVA | ||||
| عدسة التكبير | عدسة زووم 0.7－4.5X (ضوء متحد المحور اختياري) | ||||
| نسبة تكبير الصورة | 30－230X | ||||
| مسافة العمل | 82 ملم | ||||
| دقة | 0.0001 ملم | ||||
| التكرار | 1.5um | ||||
| دقة القياس (ميكرومتر) |
المحور XY ≦ (3 + L / 200) أم ، المحور Z (قياس الرؤية) ≦ (5 + L / 200) أم |
||||
| الإجمالي (مم) | 900 × 720 × 1700 | 980 × 620 × 1600 | 1130 × 750 × 1600 | ||
| الوزن الإجمالي (كجم) | 160 كجم | 230 كجم | 320 كجم | ||
| نظام الإضاءة | إضاءة سطحية 3 حلقات 8 مناطق قابلة للبرمجة وضوء حافة | ||||
| مدخلات الطاقة | 220 فولت ± 10٪ (تيار متردد) 50 هرتز |
||||
خدمات دعم العملاء:
Ø التثبيت
Ø التدريب (تدريب موظفي العملاء)
Ø المعايرة
Ø الصيانة الوقائية
Ø قطع غيار
Ø المساعدة عبر الهاتف أو الإنترنت
Ø التشخيص والإصلاح في الموقع / التشخيص والإصلاح عبر الإنترنت
