تفاصيل المنتج:
|
| ضمان: | سنة واحدة | مكان المنشأ: | قوانغدونغ |
|---|---|---|---|
| دقة الشبكة المغناطيسية: | 0.2um | كرر الدقة: | 3 ميكرومتر |
| حجم الماكينة: | 760 × 600 × 1100 ملم | قوة: | إلكتروني |
| تكبير: | 16 × 180 × | مسافة العمل: | 92 ملم |
| تسليط الضوء: | آلة قياس رؤية الألوان ثلاثية الأبعاد,نظام قياس الرؤية 3um |
||

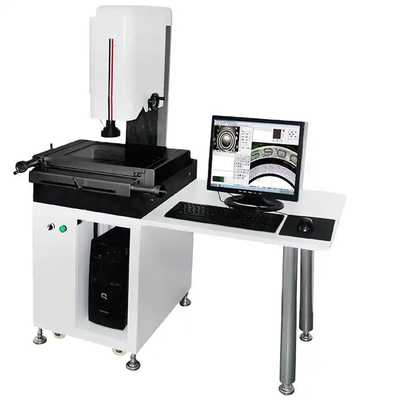

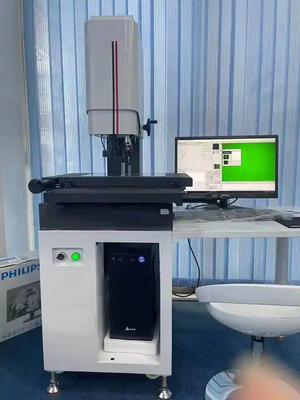

نظام قياس رؤية ثلاثي الأبعاد باستخدام الحاسب الآلي بدقة 3 ميكرومتر
وصف:
يتكون نظام قياس الرؤية من الكاميرا والعدسة ومصدر الضوء وبطاقة الحصول على الصور والكمبيوتر ، من خلال بطاقة الحصول على الصورة إلى صورة الكائن المراد قياسه على الكمبيوتر ، بعد معالجة الصورة ، سيتم الحصول على حجم الكائن المقاس والشكل الهندسي ومعلومات جودة السطح للحساب والمعالجة ، ثم وفقًا لمعلمات الهدف المحددة مسبقًا للقياس التلقائي أو القياس اليدوي.في عملية الإنتاج ، يمكن تلخيص الخصائص الوظيفية لنظام قياس رؤية الماكينة من خلال استخدام العملية.
صفات:
أولاً ، قياس عدم الاتصال
تقنية قياس عدم الاتصال هي قياس عدم الاتصال للكائن المقاس من خلال كاميرا CCD ، أو مباشرة مع بطاقة الحصول على الصورة ، وبطاقة الحصول على الصورة الخاصة وغيرها من المعدات المتصلة بالكائن المقاس ، باستخدام كاميرا CCD لإدخال صورة الكائن في الكمبيوتر ، ومعالجة الصور المقابلة وتحليلها ، ثم تتم مقارنة النتائج التي تم الحصول عليها والمعايير المقابلة.لإدراك حجم الجسم والشكل وجودة السطح وقياس المعلومات الأخرى.وفقًا لهيكل وتركيب كاميرا CCD ، يمكن تقسيمها إلى قياس تقليدي لكاميرا CCD وقياس العدسة الصناعية.نظرًا لارتفاع سعر العدسات الصناعية ، تُستخدم معظم الكاميرات التقليدية لتحقيق قياس عدم التلامس.
ثانيًا ، الدقة
نظام قياس رؤية الآلة في القياس البصري ، يتم تجزئة حافة الكائن المكتشف وتحديد موضعها ، وفقًا لخصائص حساب كفافها ، من خلال هذه الحسابات يمكن الحصول على حجم الكائن.من أجل ضمان دقة القياس ، يتم اعتماد طريقة القياس متعدد أجهزة الاستشعار بشكل عام في حساب الأبعاد.وللتأكد من أن كل موضع قياس يمكنه الحصول على المعلومات المقابلة ، وذلك لضمان دقة القياس.بالإضافة إلى ذلك ، في استخدام نظام قياس رؤية الماكينة ، يمكن أيضًا استخدام مجموعة متنوعة من أنواع أجهزة الاستشعار المختلفة.على سبيل المثال ، يمكن لمجموعة المستشعرات البصرية وأجهزة استشعار الحركة اكتشاف المعلومات في اتجاه حركة الجسم ؛يمكن قياس سمك الجسم عن طريق الجمع بين الرؤية وأجهزة استشعار الليزر.يمكن لمجموعة من المستشعرات البصرية والاهتزازية اكتشاف أشياء مثل الشقوق على السطح.
ثالثًا ، التكرار الجيد
نظرًا لأن نظام قياس رؤية الماكينة يعتمد على مبدأ رؤية الآلة ، أي استخدام أجهزة الكمبيوتر للكشف تلقائيًا ، وبالتالي فإن الاستقرار في عملية التشغيل سيكون أفضل.بشكل عام ، يمكنك تحديد ما إذا كان هناك خطأ في الكشف تلقائيًا وفقًا للحد المحدد ، وستكون دقة الكشف المتكرر أعلى بعد ضبط المعلمة.
المواصفات والمعايير الفنية:
|
نموذج الآلة
|
GSA-322CNC
|
|
منطقة الاختبار
|
300x200x200mm
|
|
حجم الآلة
|
760 × 600 × 1100 ملم
|
|
تحمل الزجاج
|
30 كجم
|
|
وزن الآلة
|
280 كجم
|
|
دقة القياس
|
X ، Y: (3 + L / 200) ميكرومتر
|
|
كرر الدقة
|
3 ميكرومتر
|
|
دقة الشبكة المغناطيسية
|
0.2um
|
|
اتفاقية مكافحة التصحر
|
1.3 مليون كاميرا رقمية هيكون
|
|
عدسة الكاميرا
|
0.7 ~ 4.5x عدسة تكبير مستمر
|
|
التكبير
|
16 × 180 ×
|
|
مسافة العمل
|
92 ملم
|
|
برامج القياس
|
YR-CNC
|
|
أجهزة السيارات
|
دلتا
|
|
مصدر الضوء
|
3 حلقة 8 منطقة سطح حلقة LED مصدر الضوء البارد ، سطوع قابل للتعديل
|
|
مصدر الضوء السفلي
|
تصميم مسار الضوء المتوازي ، مصدر الضوء البارد المستمر القابل للتعديل
|
|
دليل السكك الحديدية
|
تايوان عالية الدقة دليل انزلاق السكك الحديدية
|
FQA:
1. هل شركتك شركة تجارية أم مصنع؟
المصنع + التجارة (التكامل) ، 17 عامًا تركز على مجال أدوات الاختبار ، 11 عامًا من الخبرة في التصدير.
2.كيفية اختيار أنسب المنتجات؟
سيقدم لك فريقنا المحترف أفضل اقتراح طالما أنك تخبرنا بنوع الاختبار الذي تحتاج إلى القيام به والمواصفات المطلوبة.
3. ما هو مصطلح التسليم؟
في معظم الأوقات ، لدينا مخزون في المصنع.إذا لم يكن هناك مخزون ، فعادة ما يكون وقت التسليم 15-20 يوم عمل بعد استلام الإيداع.إذا كنت كذلك
في حالة الحاجة الملحة ، يمكننا التفكير في إجراء ترتيب خاص لك.
4. هل تقبل خدمة التخصيص؟
نعم ، بالطبع ، لا يمكننا فقط تقديم آلات قياسية ، ولكن أيضًا آلات مخصصة وفقًا لطلبك.لا تتردد في إخبارنا
الشرط ، سنبذل قصارى جهدنا لتلبية احتياجاتك.
5.يمكننا زيارة المصنع الخاص بك قبل الطلب؟
نعم ، نرحب ترحيبا حارا وندعوك بإخلاص أو بفريقك لزيارة مصنعنا ، وسنساعد في ترتيب الفندق واصطحابك من المطار.
6. هل لديك عملاء لبلدنا من قبل؟
الآن تم بيع آلات الاختبار الخاصة بنا إلى أكثر من 70 دولة ، مثل الولايات المتحدة الأمريكية وكندا وروسيا والمملكة المتحدة وإيطاليا وألمانيا والاتحاد الأوروبي والهند ،
باكستان والفلبين وسنغافورة وتايلاند وفيتنام والبرازيل وهلم جرا.
7. كيف حول الضمان الخاص بك؟
بشكل عام ، الضمان لدينا هو سنة واحدة.خلال فترة الضمان ، يمكننا تقديم الدعم الفني وتغيير الأجزاء ، بالضرورة ، لمهندسينا
قد تذهب إلى مكانك لخدمة أفضل.
8.ماذا عن التعبئة للآلة ، هل هي محمية بأمان أثناء النقل؟
آلتنا معبأة بصندوق خشبي قياسي للتصدير ، ولن تتضرر.لقد قمنا بتسليم العديد من آلات الاختبار للخارج عن طريق البحر أو الجو
بلا ضرر.
9. ما هي عملية الطلب؟
الاستعلام - الاقتباس - الاتصال - تأكيد الطلب - دفع الإيداع - الإنتاج - الاختبار والتصحيح - دفع الرصيد - التعبئة -
التسليم - استلام العميل - بعد الخدمة.
10.كيفية تركيب واستخدام المنتج
يتم شحن المنتج مع تعليمات التشغيل وفيديو من إصدار اللغة الإنجليزية.
