تفاصيل المنتج:
|
| ضمان: | 12 شهرًا ، 1 سنة | مكان المنشأ: | قوانغدونغ |
|---|---|---|---|
| كرر الدقة: | 0.002 مم | شهادة: | CE ISO |
| التكبير الموضوعي: | 0.7X-4.5X | قوة: | إلكتروني |
| مضاعف مركب: | 20 ~ 128X | حمولة: | 30 كجم |
| تسليط الضوء: | نظام قياس الرؤية بالليزر,نظام قياس الرؤية 4.5X |
||

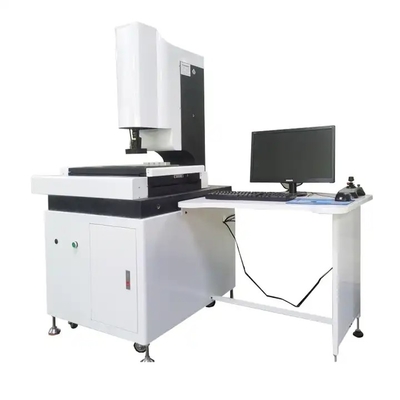

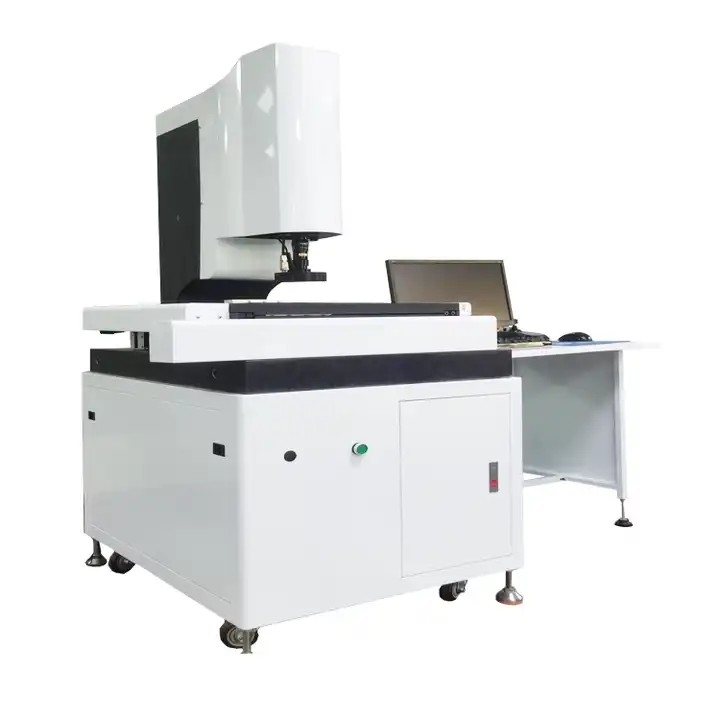

نظام قياس رؤية الآلة القائم على الليزر ، المصنعون Directe Verkoop
وصف:
يتكون نظام قياس رؤية الماكينة من الكاميرا والعدسة ومصدر الضوء وبطاقة الحصول على الصور والكمبيوتر ، من خلال بطاقة الحصول على الصور ، يتم نقل صورة الكائن المقاس إلى الكمبيوتر ، بعد معالجة الصورة ، ستحصل على حجم الكائن المقاس والشكل الهندسي ومعلومات جودة السطح للحساب والمعالجة ، ثم وفقًا لمعلمات الهدف المحددة مسبقًا للقياس التلقائي أو القياس اليدوي.في عملية الإنتاج ، يمكن تلخيص الخصائص الوظيفية لنظام قياس رؤية الماكينة من خلال استخدام العملية.يقدم هذا البحث بشكل أساسي الخصائص الوظيفية لنظام قياس رؤية الآلة.
صفات:
أولاً ، قياس عدم الاتصال
تقنية قياس عدم الاتصال هي قياس عدم الاتصال للكائن المقاس من خلال كاميرا CCD ، أو مباشرة مع بطاقة الحصول على الصورة ، وبطاقة الحصول على الصورة الخاصة وغيرها من المعدات المتصلة بالكائن المقاس ، باستخدام كاميرا CCD لإدخال صورة الكائن في الكمبيوتر ، ومعالجة الصور المقابلة وتحليلها ، ثم تتم مقارنة النتائج التي تم الحصول عليها والمعايير المقابلة.لإدراك حجم الجسم والشكل وجودة السطح وقياس المعلومات الأخرى.وفقًا لهيكل وتركيب كاميرا CCD ، يمكن تقسيمها إلى قياس تقليدي لكاميرا CCD وقياس العدسة الصناعية.نظرًا لارتفاع سعر العدسات الصناعية ، تُستخدم معظم الكاميرات التقليدية لتحقيق قياس عدم التلامس.
ثانيًا ، أداء جيد في الوقت الفعلي
في نظام القياس ، بغض النظر عن مصدر الضوء أو العدسة أو بطاقة الحصول على الصورة ، هناك نطاق ديناميكي معين ، حتى في الوضع الفعلي ، سيكون النطاق الديناميكي محدودًا إلى حد معين.يستخدم نظام قياس رؤية الماكينة مستشعر CMOS ليحل محل المستشعر الكهروضوئي التقليدي.مستشعر CMOS هو محول إشارة رقمي ، يحول الإشارات التناظرية إلى إشارات رقمية.النطاق الديناميكي لمستشعر CMOS أكبر من نطاق المستشعر الكهروضوئي التقليدي ، لذلك عندما يتغير الكائن المقاس ، يمكنه أيضًا الاستجابة في الوقت المناسب ، مما يحسن الأداء في الوقت الفعلي لنظام قياس رؤية الماكينة.
ثالثا.نطاق تطبيق واسع للنظام
تم استخدام نظام قياس رؤية الماكينة على نطاق واسع في جميع مناحي الحياة ، مثل: تصنيع أشباه الموصلات ، صناعة التغليف ، إلخ. في صناعة تصنيع أشباه الموصلات ، يتم استخدام نظام قياس رؤية الماكينة في الكشف عن حجم عملية إنتاج أشباه الموصلات ؛في صناعة السيارات ، يتم استخدام نظام قياس رؤية الماكينة للداخل والخارج من سطح جسم السيارة وكشف حجم الجسم ؛في صناعة التعبئة والتغليف ، يتم استخدام نظام قياس رؤية الماكينة للكشف عن حجم عبوات السلع المختلفة.في الوقت نفسه ، يستخدم نظام قياس رؤية الماكينة أيضًا على نطاق واسع في صناعة لوحات الدوائر المطبوعة ، وصناعة التغليف والطباعة ، وصناعة المنسوجات والملابس ، وصناعة الآلات ، وما إلى ذلك. نطاق تطبيق نظام قياس رؤية الماكينة واسع جدًا ، ولكن نظرًا لأن لا تزال تقنية قياس رؤية الماكينة تتطور وتتحسن ، ولا يزال لديها مساحة كبيرة للتطوير في تصنيع السيارات وتصنيع الآلات وغيرها من المجالات.
المواصفات والمعايير الفنية:
| نموذج | GSA3020 | GSA4030 | GSA5040 |
|
قياس السكتة الدماغية (مم) س ص ع |
300 × 200 × 150 | 400 × 300 × 180 | 500 × 400 × 200 |
| وزن الآلة (كلغ) | 285 | 350 | 450 |
| وزن الحمولة | 15 كجم | ||
| دقة المحور X و Y (ميكرون) | ≤3 + L / 200 (L هي وحدة الطول المقاسة مم) | ||
| دقة المحور Z (ميكرومتر) | ≤3 + L / 100 (L هي وحدة الطول المقاسة مم) | ||
| مسافة العمل | 82 ملم | ||
| دقة | 0.1 ميكرومتر | ||
| التكبير الموضوعي | 0.7X-4.5X | ||
| مضاعف مركب | 20 ~ 128X | ||
| نظام التحكم | نظام التحكم في الحلقة المغلقة CNC | ||
| نظام الانارة | مصدر الضوء السطحي ومصدر ضوء الإرسال LED ، يمكن ضبط السطوع | ||
| نظام الكمبيوتر | ويندوز 7 | ||
| أجزاء اختيارية | المجسات.الليزر النقطي (لقياس ارتفاع العينة. التسطيح ...) | ||
FQA:
1. هل شركتك شركة تجارية أم مصنع؟
المصنع + التجارة (التكامل) ، 17 عامًا تركز على مجال أدوات الاختبار ، 11 عامًا من الخبرة في التصدير.
2.كيفية اختيار أنسب المنتجات؟
سيقدم لك فريقنا المحترف أفضل اقتراح طالما أنك تخبرنا بنوع الاختبار الذي تحتاج إلى القيام به والمواصفات المطلوبة.
3. ما هو مصطلح التسليم؟
في معظم الأوقات ، لدينا مخزون في المصنع.إذا لم يكن هناك مخزون ، فعادة ما يكون وقت التسليم 15-20 يوم عمل بعد استلام الإيداع.إذا كنت كذلك
في حالة الحاجة الملحة ، يمكننا التفكير في إجراء ترتيب خاص لك.
4. هل تقبل خدمة التخصيص؟
نعم ، بالطبع ، لا يمكننا فقط تقديم آلات قياسية ، ولكن أيضًا آلات مخصصة وفقًا لطلبك.لا تتردد في إخبارنا
الشرط ، سنبذل قصارى جهدنا لتلبية احتياجاتك.
5.يمكننا زيارة المصنع الخاص بك قبل الطلب؟
نعم ، نرحب ترحيبا حارا وندعوك بإخلاص أو بفريقك لزيارة مصنعنا ، وسنساعد في ترتيب الفندق واصطحابك من المطار.
6. هل لديك عملاء لبلدنا من قبل؟
الآن تم بيع آلات الاختبار الخاصة بنا إلى أكثر من 70 دولة ، مثل الولايات المتحدة الأمريكية وكندا وروسيا والمملكة المتحدة وإيطاليا وألمانيا والاتحاد الأوروبي والهند ،
باكستان والفلبين وسنغافورة وتايلاند وفيتنام والبرازيل وهلم جرا.
7. كيف حول الضمان الخاص بك؟
بشكل عام ، الضمان لدينا هو سنة واحدة.خلال فترة الضمان ، يمكننا تقديم الدعم الفني وتغيير الأجزاء ، بالضرورة ، لمهندسينا
قد تذهب إلى مكانك لخدمة أفضل.
8.ماذا عن التعبئة للآلة ، هل هي محمية بأمان أثناء النقل؟
آلتنا معبأة بصندوق خشبي قياسي للتصدير ، ولن تتضرر.لقد قمنا بتسليم العديد من آلات الاختبار للخارج عن طريق البحر أو الجو
بلا ضرر.
9. ما هي عملية الطلب؟
الاستعلام - الاقتباس - الاتصال - تأكيد الطلب - دفع الإيداع - الإنتاج - الاختبار والتصحيح - دفع الرصيد - التعبئة -
التسليم - استلام العميل - بعد الخدمة.
10.كيفية تركيب واستخدام المنتج
يتم شحن المنتج مع تعليمات التشغيل وفيديو من إصدار اللغة الإنجليزية.
