تفاصيل المنتج:
|
| ضمان: | سنة واحدة | مكان المنشأ: | قوانغدونغ ، الصين |
|---|---|---|---|
| طلب: | الآلات والإلكترونيات والبلاستيك وهلم جرا | مادة: | الصلب والجرانيت |
| ديمنسيون: | 670 × 660 × 950 ملم | WD: | 92 ملم |
| دقة: | 3um | حمولة: | 180 كجم |
| تسليط الضوء: | آلة قياس الرؤية ثنائية الأبعاد,آلة قياس الرؤية 3um |
||

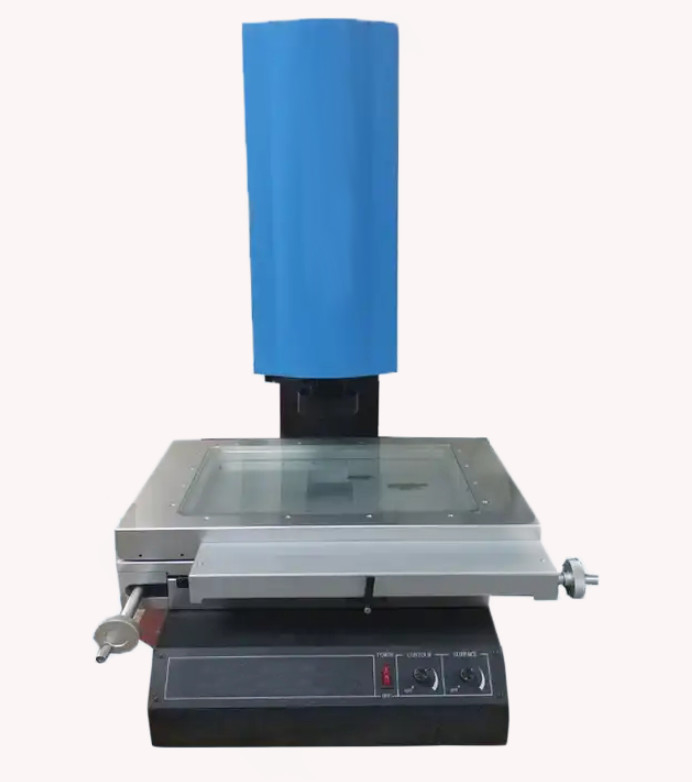

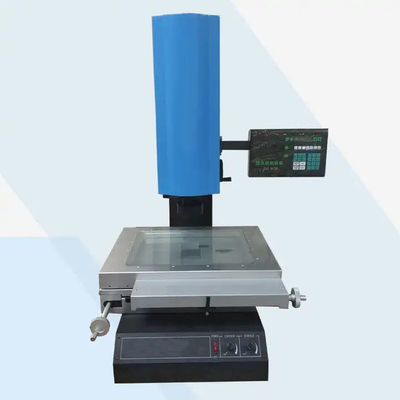

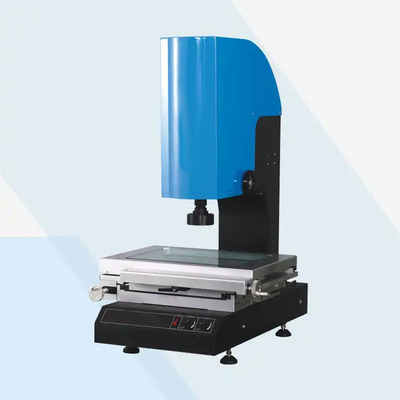

نظام قياس رؤية ثنائي الأبعاد بدقة قياس (3 + لتر / 200) أم
وصف:
يتكون نظام قياس رؤية الماكينة من الكاميرا والعدسة ومصدر الضوء وبطاقة الحصول على الصور والكمبيوتر ، من خلال بطاقة الحصول على الصور ، يتم نقل صورة الكائن المقاس إلى الكمبيوتر ، بعد معالجة الصورة ، ستحصل على حجم الكائن المقاس والشكل الهندسي ومعلومات جودة السطح للحساب والمعالجة ، ثم وفقًا لمعلمات الهدف المحددة مسبقًا للقياس التلقائي أو القياس اليدوي.في عملية الإنتاج ، يمكن تلخيص الخصائص الوظيفية لنظام قياس رؤية الماكينة من خلال استخدام العملية.يقدم هذا البحث بشكل أساسي الخصائص الوظيفية لنظام قياس رؤية الآلة.
لقد تم استخدامه على نطاق واسع في الآلات ، والإلكترونيات ، والفضاء ، والسيارات ، والعسكرية ، والقوالب ، وغيرها من الصناعات لقياس الدقة.
1. يمكنه قياس النقطة والخط والدائرة والقوس والبيضاوي والمستطيل وتحسين الدقة مع وظيفة تحديد المواقع متعددة النقاط.
2. في مصطلحات القياس ، يمكن للآلة اختبار أبعاد العرض ، الطول ، الارتفاع ، السماكة ، القطر ، الملاك ، الاستقامة ، التسطيح ، العمودية ، الدرجة الدائرية ، المحورية ، إلخ.
3. مزيج من القياسات والهيكل المركزي وتقاطع الهيكل ونقطة منتصف البناء وهيكل الخط والهيكل الدائري ووجهة النظر الهيكلية.
المواصفات والمعايير الفنية:
|
نموذج
|
GSA-2010
|
GSA-3020
|
GSA-4030
|
جهاز GSA-5040
|
|||
|
طاولة
|
أبعاد الطاولة المعدنية (مم)
|
404 * 228
|
500 * 330
|
606 * 466
|
706 * 606
|
||
|
أبعاد الطاولة الزجاجية (مم)
|
260 * 160
|
350 * 280
|
450 * 350
|
550 * 450
|
|||
|
XY Stroke (مم)
|
200 * 100
|
300 * 200
|
400 * 300
|
500 * 400
|
|||
|
سعة التحميل
|
تقريبا.15 كجم
|
تقريبا.20 كجم
|
تقريبا.30 كجم
|
تقريبا.35 كجم
|
|||
|
الوزن (كجم)
|
180
|
260
|
315
|
500
|
|||
|
البعد (L * W * H، مم)
|
556 * 540 * 860
|
670 * 660 * 950
|
720 * 950 * 1020
|
800 * 1040 * 1020
|
|||
|
قياس نظام الاستهداف
(ملحقات قياسيه) |
الكاميرا: TEO ™ 1/3 '' Color CCD Camera
|
||||||
|
عدسة الزووم: عدسة بصرية احترافية
تكبير العدسة الميدانية: 0.7 ~ 4.5X WD: 92 مم |
|||||||
|
تكبير الفيديو: 30 ~ 190X FOV: 7 ~ 1.1mm
|
|||||||
|
دقة المقياس: 0.5 ميكرومتر
|
|||||||
|
Z Stroke (مم)
|
معيار
|
150
|
|||||
|
خيار
|
200
|
200 ~ 350
|
200 ~ 450
|
||||
|
الدقة E1 *
|
مثال ، y ≤ (3.0 + L / 200) ميكرومتر
|
||||||
|
دقة E2 *
|
إكس (4.0 + L / 200) ميكرومتر
|
||||||
|
إضاءة
|
ضوء السطح وضوء النقل يعتمدان LED ، السطوع قابل للتعديل
|
||||||
|
قوة
|
110/220 فولت (تيار متردد) ، 50/60 هرتز 30 واط
|
||||||
FQA:
1. هل شركتك شركة تجارية أم مصنع؟
المصنع + التجارة (التكامل) ، 17 عامًا تركز على مجال أدوات الاختبار ، 11 عامًا من الخبرة في التصدير.
2.كيفية اختيار أنسب المنتجات؟
سيقدم لك فريقنا المحترف أفضل اقتراح طالما أنك تخبرنا بنوع الاختبار الذي تحتاج إلى القيام به والمواصفات المطلوبة.
3. ما هو مصطلح التسليم؟
في معظم الأوقات ، لدينا مخزون في المصنع.إذا لم يكن هناك مخزون ، فعادة ما يكون وقت التسليم 15-20 يوم عمل بعد استلام الإيداع.إذا كنت كذلك
في حالة الحاجة الملحة ، يمكننا التفكير في إجراء ترتيب خاص لك.
4. هل تقبل خدمة التخصيص؟
نعم ، بالطبع ، لا يمكننا فقط تقديم آلات قياسية ، ولكن أيضًا آلات مخصصة وفقًا لطلبك.لا تتردد في إخبارنا
الشرط ، سنبذل قصارى جهدنا لتلبية احتياجاتك.
5.يمكننا زيارة المصنع الخاص بك قبل الطلب؟
نعم ، نرحب ترحيبا حارا وندعوك بإخلاص أو بفريقك لزيارة مصنعنا ، وسنساعد في ترتيب الفندق واصطحابك من المطار.
6. هل لديك عملاء لبلدنا من قبل؟
الآن تم بيع آلات الاختبار الخاصة بنا إلى أكثر من 70 دولة ، مثل الولايات المتحدة الأمريكية وكندا وروسيا والمملكة المتحدة وإيطاليا وألمانيا والاتحاد الأوروبي والهند ،
باكستان والفلبين وسنغافورة وتايلاند وفيتنام والبرازيل وهلم جرا.
7. كيف حول الضمان الخاص بك؟
بشكل عام ، الضمان لدينا هو سنة واحدة.خلال فترة الضمان ، يمكننا تقديم الدعم الفني وتغيير الأجزاء ، بالضرورة ، لمهندسينا
قد تذهب إلى مكانك لخدمة أفضل.
8.ماذا عن التعبئة للآلة ، هل هي محمية بأمان أثناء النقل؟
آلتنا معبأة بصندوق خشبي قياسي للتصدير ، ولن تتضرر.لقد قمنا بتسليم العديد من آلات الاختبار للخارج عن طريق البحر أو الجو
بلا ضرر.
9. ما هي عملية الطلب؟
الاستعلام - الاقتباس - الاتصال - تأكيد الطلب - دفع الإيداع - الإنتاج - الاختبار والتصحيح - دفع الرصيد - التعبئة -
التسليم - استلام العميل - بعد الخدمة.
10.كيفية تركيب واستخدام المنتج
يتم شحن المنتج مع تعليمات التشغيل وفيديو من إصدار اللغة الإنجليزية.
